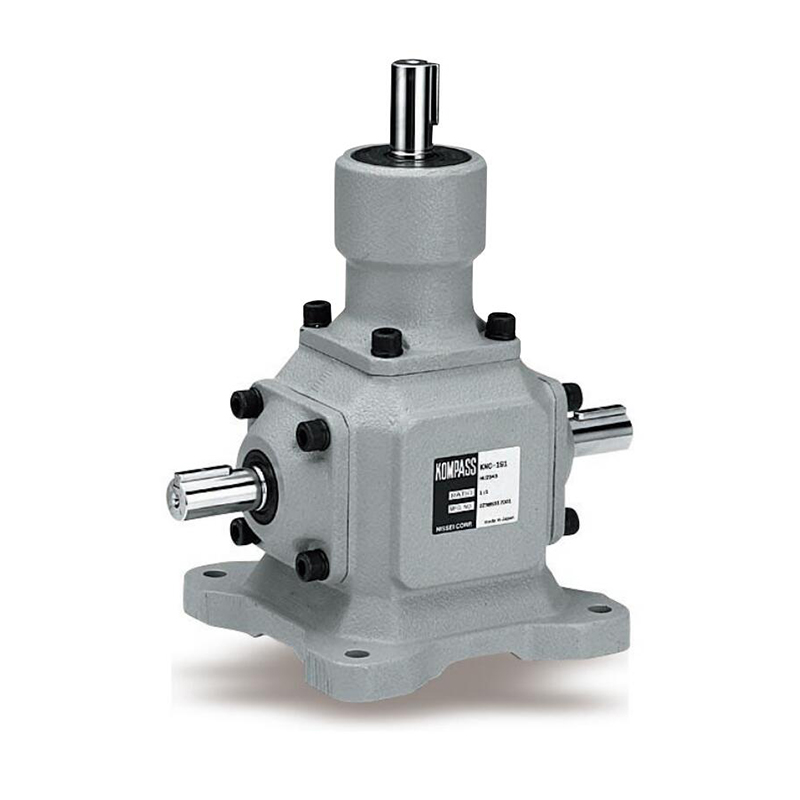

CBX конический редуктор
Для конических редукторов CBX в зависимости от направления валов и сочетания направлений вращения стандартизированы в общей сложности 24 типа готовых изделий.
Описание
маркер
Подробности о продукте
■ Относительно компоновки валов и условных обозначений компоновки
Для конических редукторов CBX в зависимости от направления валов и сочетания направлений вращения стандартизированы в общей сложности 24 типа готовых изделий. При использовании необходимо рассматривать не только номер изделия, но и компоновку валов.
【Примечания】
① На рисунках показан монтаж на установочной поверхности и горизонтальный монтаж (наземный монтаж).
② Стрелки на валах указывают на относительное направление вращения между валами и не ограничивают направление вращения. Редуктор также может работать при обратном приводе.
③ Символ ▼ (треугольник) обозначает стенку, на которой расположены заливная горловина и сливная пробка при горизонтальном монтаже (наземном монтаже). На рисунках без символа ▼ показана противоположная сторона (стандартное исполнение).
④ Для компоновок валов, отличных от типов «LI–LL, TE–TF», при использовании входного вала (ось X), направленного вверх при настенном монтаже, способ смазки подшипников отличается. При заказе просьба указать это заранее.
⑤ При использовании не на горизонтальной монтажной поверхности см. стр. 479.
■ Особенности
① Высокая прочность
Корпус изготовлен из высококачественного чугуна, в подшипниковых узлах использованы конические роликовые подшипники.
② Низкий уровень шума · высокий КПД
Конические зубчатые колёса с круговыми зубьями изготовлены из специальной стали, подвергнутой цементации и закалке поверхности.
③ Гибкость направления монтажа
Благодаря выбору компоновки валов возможна сборка в различных направлениях. Однако в некоторых случаях использование в стандартных условиях может быть ограничено.
④ Заполнено смазочным маслом
Перед отгрузкой с завода изделия заполнены высококачественным смазочным маслом.
⑤ Передаточное число
Передаточные числа: 1/1 и 1/2. Заказчик может выбрать в соответствии с назначением.
■ Смазка
Перед отгрузкой с завода изделия заполнены и герметизированы стандартным количеством смазочного масла.
| Модель | Объём смазочного масла | Тип смазочного масла | |
| CBX-19
CBX-25 CBX-32 CBX-40 |
0.3L
0.7L 1.0L 1.5L |
Смазочное масло | Масло зубчатое JIS, промышленное, тип 2 |
■ Таблица компоновки валов CBX
■ Таблица технических характеристик CBX
| Передаточное число | Модель | Параметр | Частота вращения вала X, об/мин | ||||||||||||
| 20 | 50 | 100 | 200 | 300 | 400 | 600 | 900 | 1200 | 1500 | 1800 | 2500 | 3600 | |||
| 1:1 | CBX-191 | Допустимая мощность, кВт | 0.08 | 0.20 | 0.39 | 0.77 | 1.15 | 1.50 | 2.05 | 2.67 | 3.30 | 3.95 | 4.40 | 4.40 | 4.40 |
| Допустимый крутящий момент на осях X, Y, Н·м {кгс·м} | 37.2
{3.8} |
37.2
{3.8} |
37.2
{3.8} |
36.3
{3.7} |
36.3
{3.7} |
36.3
{3.6} |
32.3
{3.3} |
28.4
{2.9} |
26.5
{2.7} |
24.5
{2.5} |
23.5
{2.4} |
16.7
{1.7} |
10.8
{1. 1} |
||
| Допустимая нагрузка O.H.L. на вал X, Н {кгс} | 1760
{180} |
1760
{180} |
1760
{180} |
1760
{180} |
1670
{170} |
1620
{165} |
1270
{130} |
1080
{110} |
882
{90} |
833
{85} |
784
{80} |
686
{70} |
637
{65} |
||
| Допустимая нагрузка O.H.L. на вал Y, Н {кгс} | 1960
{200} |
1960
{200} |
1960
{200} |
1960
{200} |
1960
{200} |
1810
{185} |
1470
{150} |
1180
{120} |
1030
{105} |
980
{100} |
931
{95} |
784
{80} |
735
{75} |
||
| КПД (справочное значение) | 95% | 90% | |||||||||||||
| CBX-251 | Допустимая мощность, кВт | 0.25 | 0.62 | 1.24 | 2.47 | 3.68 | 4.70 | 6.40 | 8.60 | 10.5 | 12.3 | 13.8 | ― | ― | |
| Допустимый крутящий момент на осях X, Y, Н·м {кгс·м} | 118
{12.0} |
118
{12.0} |
118
{12.0} |
118
{12.0} |
116
{11.8} |
112
{11.4} |
101
{10.3} |
91.1
{9.3} |
83.3
{8.5} |
78.4
{8.0} |
73.5
{7.5} |
―
― |
―
― |
||
| Допустимая нагрузка O.H.L. на вал X, Н {кгс} | 3920
{400} |
3920
{400} |
3920
{400} |
3920
{400} |
3630
{370} |
3330
{340} |
2940
{300} |
2450
{250} |
2160
{220} |
1960
{200} |
1760
{180} |
―
― |
―
― |
||
| Допустимая нагрузка O.H.L. на вал Y, Н {кгс} | 4120
{420} |
4120
{420} |
4120
{420} |
4120
{420} |
4020
{410} |
3920
{400} |
3430
{350} |
2940
{300} |
2550
{260} |
2450
{250} |
2250
{230} |
―
― |
―
― |
||
| КПД (справочное значение) | 95% | 90% | ― | ― | |||||||||||
| CBX-321 | Допустимая мощность, кВт | 0.36 | 0.88 | 1.77 | 3.53 | 5.26 | 6.72 | 9.15 | 12.3 | 15.0 | 17.5 | 19.7 | |||
| Допустимый крутящий момент на осях X, Y, Н·м {кгс·м} | 167
{17.0} |
167
{17.0} |
167
{17.0} |
167
{17.0} |
165
{16.8} |
160
{16.3} |
144
{14.7} |
130
{13.3} |
119
{12.1} |
112
{11.4} |
104
{10.6} |
―
― |
―
― |
||
| Допустимая нагрузка O.H.L. на вал X, Н {кгс} | 4900
{500} |
4900
{500} |
4900
{500} |
4900
{500} |
4610
{470} |
4210
{430} |
3720
{380} |
3140
{320} |
2740
{280} |
2450
{250} |
2160
{220} |
―
― |
―
― |
||
| Допустимая нагрузка O.H.L. на вал Y, Н {кгс} | 5190
{530} |
5190
{530} |
5190
{530} |
5190
{530} |
5100
{520} |
4900
{500} |
4310
{440} |
3720
{380} |
3230
{330} |
3140
{320} |
2840
{290} |
―
― |
―
― |
||
| КПД (справочное значение) | 95% | 90% | ― | ― | |||||||||||
| CBX-401 | Допустимая мощность, кВт | 0.62 | 1.59 | 3.18 | 6.32 | 9.50 | 12.0 | 16.1 | 22.0 | 26.5 | ― | ― | ― | ― | |
| Допустимый крутящий момент на осях X, Y, Н·м {кгс·м} | 294
{30.0} |
294
{30.0} |
294
{30.0} |
294
{30.0} |
294
{30.0} |
284
{29.0} |
225
{26.0} |
231
{23.6} |
211
{21.5} |
―
― |
―
― |
―
― |
―
― |
||
| Допустимая нагрузка O.H.L. на вал X, Н {кгс} | 9800
{1000} |
9800
{1000} |
9800
{1000} |
7840
{800} |
5880
{600} |
4900
{500} |
4410
{450} |
3720
{380} |
3430
{350} |
―
― |
―
― |
―
― |
―
― |
||
| Допустимая нагрузка O.H.L. на вал Y, Н {кгс} | 11760
{1200} |
11760
{1200} |
11760
{1200} |
9800
{1000} |
7350
{750} |
6370
{650} |
5880
{600} |
5100
{520} |
4020
{410} |
―
― |
―
― |
―
― |
―
― |
||
| КПД (справочное значение) | 95% | 90% | ― | ― | ― | ― | |||||||||
| Передаточное число | Модель | Параметр | Частота вращения вала X, об/мин | ||||||||||||
| 20 | 50 | 100 | 200 | 300 | 400 | 600 | 900 | 1200 | 1500 | 1800 | 2500 | 3600 | |||
| 1:2 | CBX-192 | Допустимая мощность, кВт | 0.03 | 0.07 | 0.14 | 0.27 | 0.40 | 0.53 | 0.78 | 1.15 | 1.50 | 1.85 | 2.17 | 2.20 | 2.20 |
| Допустимый крутящий момент на оси Y, Н·м {кгс·м} | 25.5
{2.6} |
25.5
{2.6} |
25.5
{2.6} |
25.5
{2.6} |
25.5
{2.6} |
24.5
{2.5} |
24.5
{2.5} |
24.5
{2.5} |
23.5
{2.4} |
23.5
{2.4} |
22.5
{2.3} |
16.7
{1.7} |
10.8
{1. 1} |
||
| Допустимая нагрузка O.H.L. на вал X, Н {кгс} | 1180
{120} |
1180
{120} |
1180
{120} |
1180
{120} |
1180
{120} |
1130
{115} |
1130
{115} |
1080
{110} |
1080
{110} |
882
{90} |
833
{85} |
784
{80} |
735
{75} |
||
| Допустимая нагрузка O.H.L. на вал Y, Н {кгс} | 1760
{180} |
1760
{180} |
1760
{180} |
1760
{180} |
1760
{180} |
1720
{175} |
1670
{170} |
1470
{150} |
1270
{130} |
1080
{110} |
980
{100} |
833
{85} |
784
{80} |
||
| КПД (справочное значение) | 90% | 85% | |||||||||||||
| CBX-252 | Допустимая мощность, кВт | 0.09 | 0.23 | 0.45 | 0.90 | 1.34 | 1.78 | 2.67 | 4.00 | 5.30 | 6.33 | 7.50 | 7.50 | ― | |
| Допустимый крутящий момент на оси Y, Н·м {кгс·м} | 85.3
{8.7} |
85.3
{8.7} |
85.3
{8.7} |
85.3
{8.7} |
85.3
{8.7} |
84.3
{8.6} |
84.3
{8.6} |
84.3
{8.6} |
84.3
{8.6} |
80.4
{8.2} |
79.4
{8.1} |
56.8
{5.8} |
―
― |
||
| Допустимая нагрузка O.H.L. на вал X, Н {кгс} | 3920
{400} |
3920
{400} |
3920
{400} |
3920
{400} |
3920
{400} |
3720
{380} |
3630
{370} |
3530
{360} |
3230
{330} |
2740
{280} |
2250
{230} |
1670
{170} |
―
― |
||
| Допустимая нагрузка O.H.L. на вал Y, Н {кгс} | 4120
{420} |
4120
{420} |
4120
{420} |
4120
{420} |
4020
{410} |
3920
{400} |
3820
{390} |
3720
{380} |
3430
{350} |
3040
{310} |
2650
{270} |
2350
{240} |
―
― |
||
| КПД (справочное значение) | 90% | 85% | ― | ||||||||||||
| CBX-322 | Допустимая мощность, кВт | 0.13 | 0.32 | 0.64 | 1.28 | 1.91 | 2.54 | 3.80 | 5.72 | 7.57 | 9.05 | 10.7 | ― | ― | |
| Допустимый крутящий момент на оси Y, Н·м {кгс·м} | 123
{12.5} |
123
{12.5} |
123
{12.5} |
123
{12.5} |
122
{12.4} |
122
{12.4} |
121
{12.3} |
121
{12.3} |
120
{12.2} |
115
{11.7} |
114
{11.6} |
―
― |
―
― |
||
| Допустимая нагрузка O.H.L. на вал X, Н {кгс} | 4900
{500} |
4900
{500} |
4900
{500} |
4900
{500} |
4900
{500} |
4700
{480} |
4610
{470} |
4410
{450} |
4120
{420} |
3430
{350} |
2840
{290} |
―
― |
―
― |
||
| Допустимая нагрузка O.H.L. на вал Y, Н {кгс} | 5190
{530} |
5190
{530} |
5190
{530} |
5190
{530} |
5100
{520} |
4900
{500} |
4800
{490} |
4700
{480} |
4310
{440} |
3820
{390} |
3330
{340} |
―
― |
―
― |
||
| КПД (справочное значение) | 90% | 85% | ― | ― | |||||||||||
| CBX-402 | Допустимая мощность, кВт | 0.20 | 0.48 | 0.96 | 1.93 | 2.90 | 3.84 | 5.72 | 8.55 | 11.0 | 13.8 | 16.4 | ― | ― | |
| Допустимый крутящий момент на оси Y, Н·м {кгс·м} | 183
{18.7} |
183
{18.7} |
183
{18.7} |
183
{18.7} |
183
{18.7} |
182
{18.6} |
181
{18.5} |
180
{18.4} |
174
{17.8} |
173
{17.6} |
172
{17.5} |
―
― |
―
― |
||
| Допустимая нагрузка O.H.L. на вал X, Н {кгс} | 9800
{1000} |
9800
{1000} |
9800
{1000} |
9800
{1000} |
9800
{1000} |
8820
{900} |
7840
{800} |
6860
{700} |
5880
{600} |
4900
{500} |
3920
{400} |
―
― |
―
― |
||
| Допустимая нагрузка O.H.L. на вал Y, Н {кгс} | 11760
{1200} |
11760
{1200} |
11760
{1200} |
11760
{1200} |
11760
{1200} |
9800
{1000} |
8820
{900} |
8820
{900} |
8820
{900} |
7840
{800} |
6860
{700} |
―
― |
―
― |
||
| КПД (справочное значение) | 90% | 85% | ― | ― | |||||||||||
