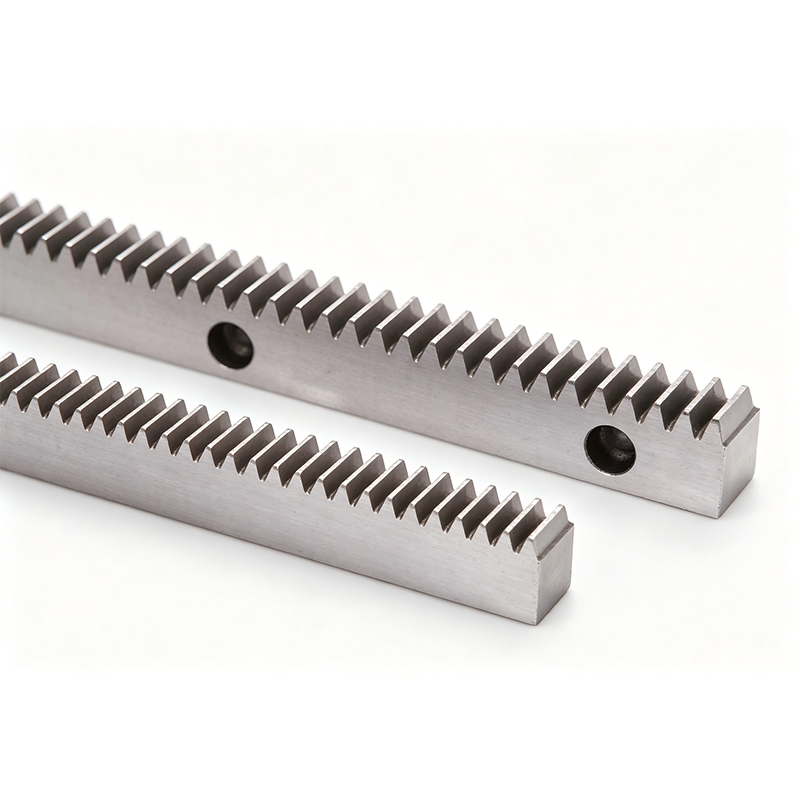

Цементированная, закалённая и шлифованная зубчатая рейка
Подробности о продукте Общие технические характеристики Класс точности KHK R 001 1 класс* Профиль зуба Полновысотный зуб Угол зацепления 20° Материал SCM415 Термическая обработка Улучшение и поверхностная закалка ТВЧ Твёрдость поверхности зуба 50-60 HR...
Описание
маркер
Подробности о продукте
| Общие технические характеристики | |
| Класс точности | KHK R 001 1 класс* |
| Профиль зуба | Полновысотный зуб |
| Угол зацепления | 20° |
| Материал | SCM415 |
| Термическая обработка | Улучшение и поверхностная закалка ТВЧ |
| Твёрдость поверхности зуба | 50–60 HRC |
* Серия реек, прошедших цементацию и закалку с последующим шлифованием поверхности зуба. Лучшая по своим характеристикам серия реек в истории продукции KHK!
| Модель изделия | Модуль | Число зубьев | Форма | Общая длина | Ширина зуба | Высота | Рабочая высота зуба | Допустимая передаваемая сила, Н | Допустимая передаваемая сила, кгс | Масса, кг | ||
| A | B | C | D | Прочность на изгиб | Прочность поверхности зуба | Прочность на изгиб | Прочность поверхности зуба | |||||
| MRGF1.5-500
MRGF2-500 MRGF2.5-500 MRGF3-500 |
m1.5 m2
m2.5 m3 |
106
80 64 53 |
RF | 499.51
502.65 502.65 499.51 |
15
20 25 30 |
20
25 30 35 |
18.5
23 27.5 32 |
5070
9010 14100 20300 |
4620
8240 12900 18600 |
517
918 1440 2070 |
472
840 1310 1900 |
1.09
1.82 2.71 3.76 |
| Модель изделия • обозначение серии J (изделия изготовляются под заказ) | Модуль | Число зубьев | Форма | Общая длина | Ширина зуба | Высота | Рабочая высота зуба | Размеры расположения монтажных отверстий | ||||
| A | B | C | D | E | F | G | Количество отверстий | Размер винта | ||||
| •MRGFD1.5-500J
•MRGFD2-500J •MRGFD2.5-500J •MRGFD3-500J |
m 1.5 m 2
m 2.5 m 3 |
106
80 64 53 |
RD | 499.51
502.65 502.65 499.51 |
15
20 25 30 |
20
25 30 35 |
18.5
23 27.5 32 |
8
10 12 14 |
24.76
26.33 26.33 24.76 |
150 | 4 | M5 M6 M8 M10 |
Примечания по характеристикам изделия
① Допустимые значения передаваемой силы являются справочными, рассчитанными для произвольных условий эксплуатации.
② Боковой зазор рейки изменяется в зависимости от сопрягаемой шестерни.
Примечания по дополнительной обработке
① Перед выполнением дополнительной обработки изделия соблюдайте меры безопасности. Наша компания принимает заказы на дополнительную обработку в «Зубчатом цехе».
② Участки, обозначенные пунктирной линией на чертеже формы, имеют противокарбюризационную обработку и могут подвергаться дополнительной обработке. Однако, поскольку торцевые поверхности не имеют противокарбюризационной обработки, на них нельзя выполнять обработку отверстий для монтажных болтов и т.п.
Примечания по серии J
① Поскольку изделия изготавливаются под заказ, срок поставки составляет не более 2 рабочих дней с момента получения заказа (не считая дня заказа).
② Количество принимаемых к заказу изделий — от 1 до 20 штук. При количестве более 20 штук изделия принимаются как продукция по индивидуальному заказу.
Прочность поверхности зуба в 4 раза выше, чем у серии SRG.
Общая производительность примерно в 2 раза выше, чем у закалённо-шлифовальной серии KRG-H.
※ Для параметров зубчатых колёс, отсутствующих в стандартной серии, возможно изготовление по индивидуальному заказу от одной штуки.
| Размеры и форма монтажных отверстий | Допустимая передаваемая сила, Н | Допустимая передаваемая сила, кгс | Масса, кг | Модель изделия • обозначение серии J (изделия изготовляются под заказ) | ||||
| H | I | J | Прочность на изгиб | Прочность поверхности зуба | Прочность на изгиб | Прочность поверхности зуба | ||
| 6 | 10 | 6 | 5070 | 4620 | 517 | 472 | 1.07 | •MRGFD1.5-500J |
| 7 | 11 | 7 | 9010 | 8240 | 918 | 840 | 1.78 | •MRGFD2-500J |
| 8.6 | 14 | 9 | 14100 | 12900 | 1440 | 1310 | 2.64 | •MRGFD2.5-500J |
| 10.8 | 17.5 | 11 | 20300 | 18600 | 2070 | 1900 | 3.63 | •MRGFD3-500J |
