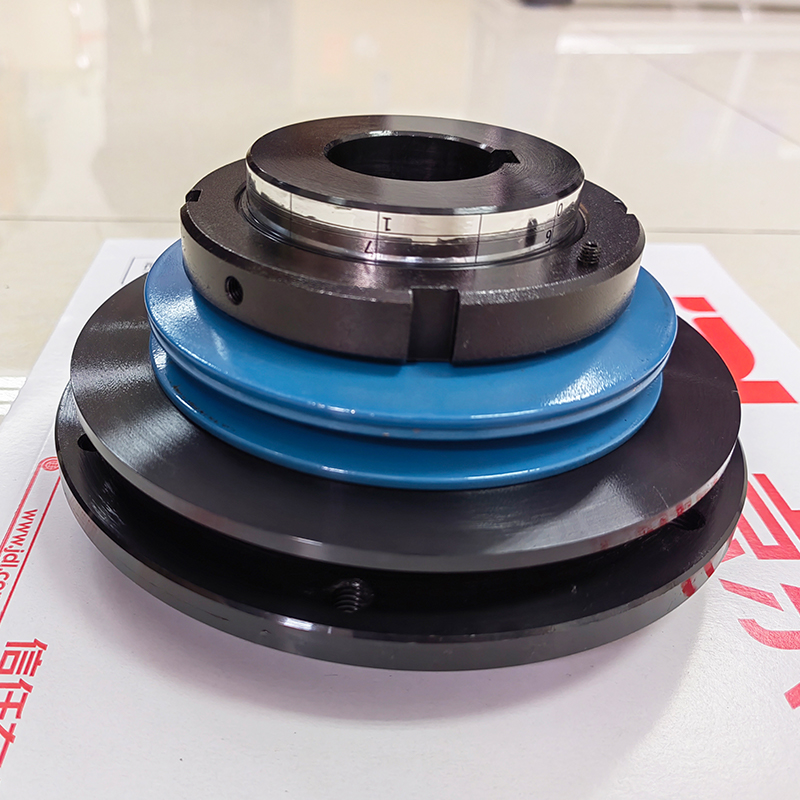

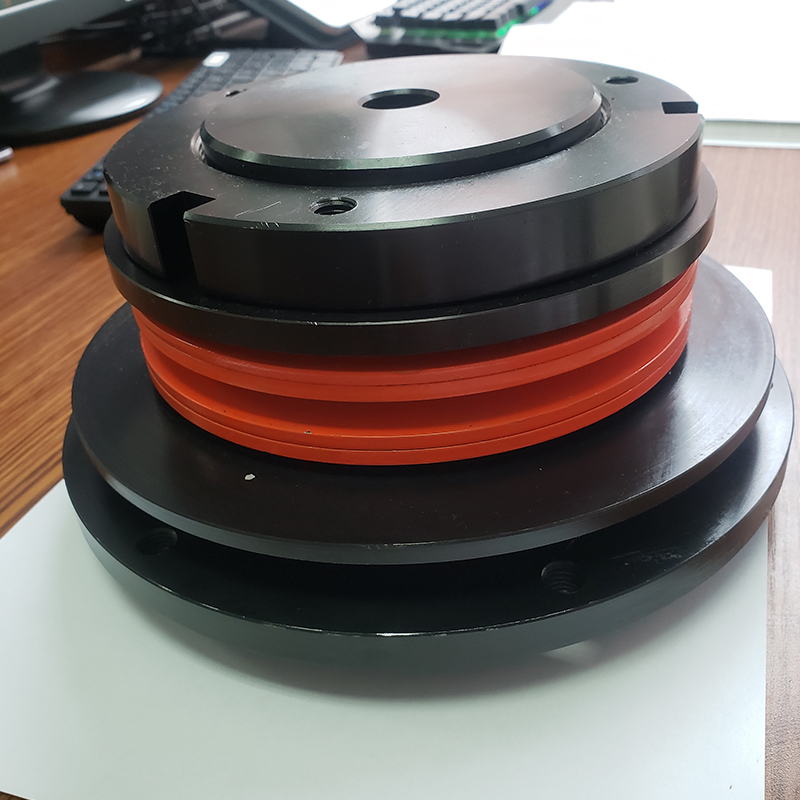

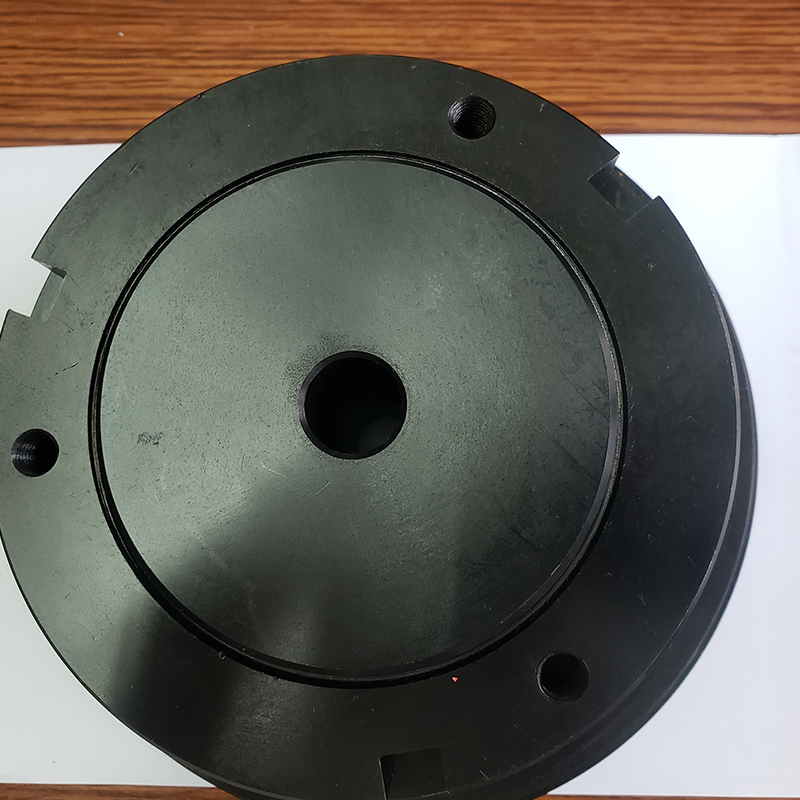

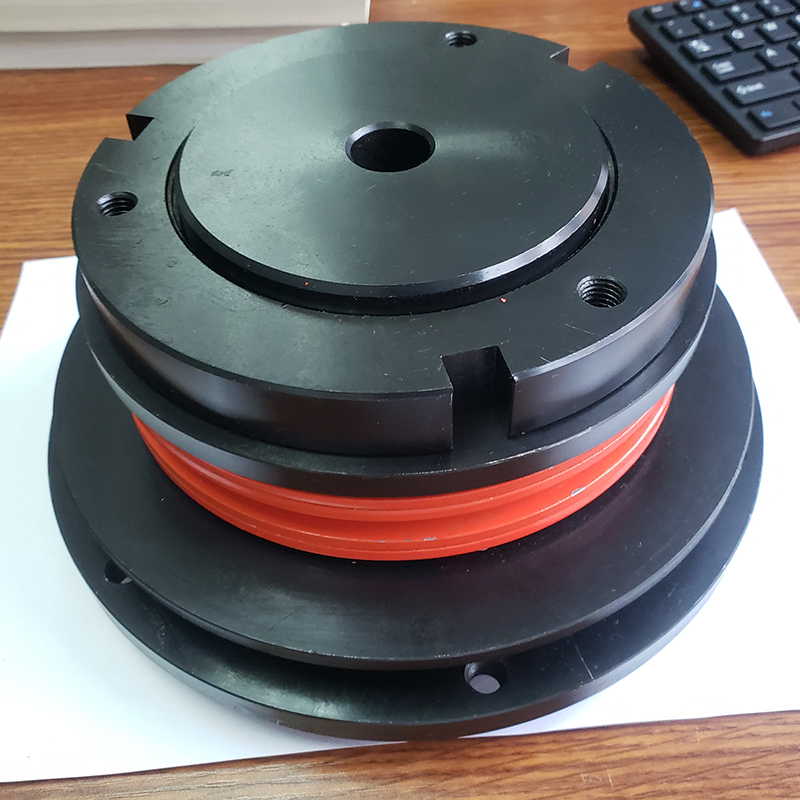

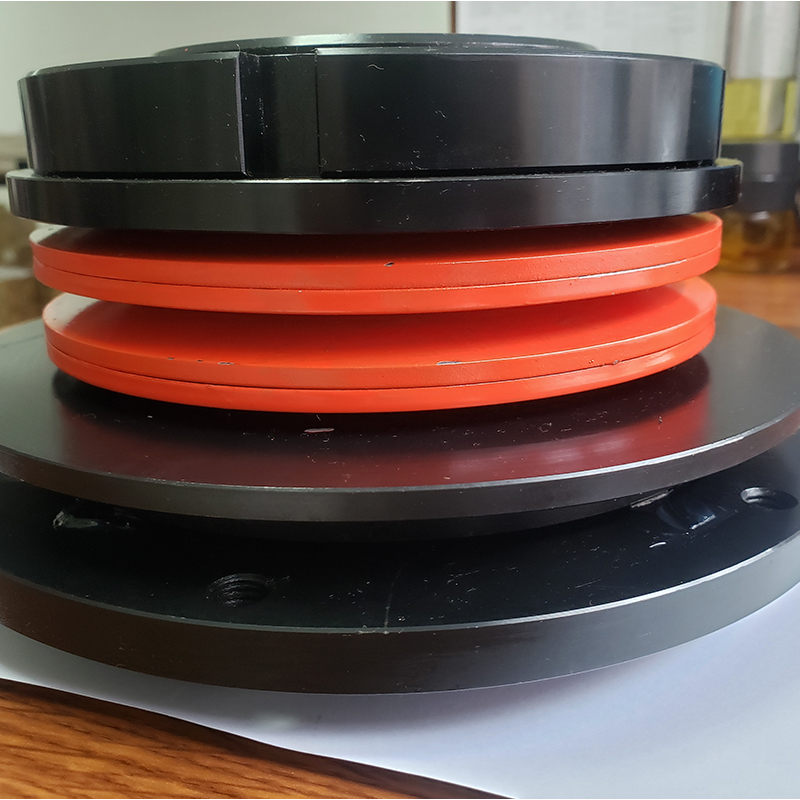

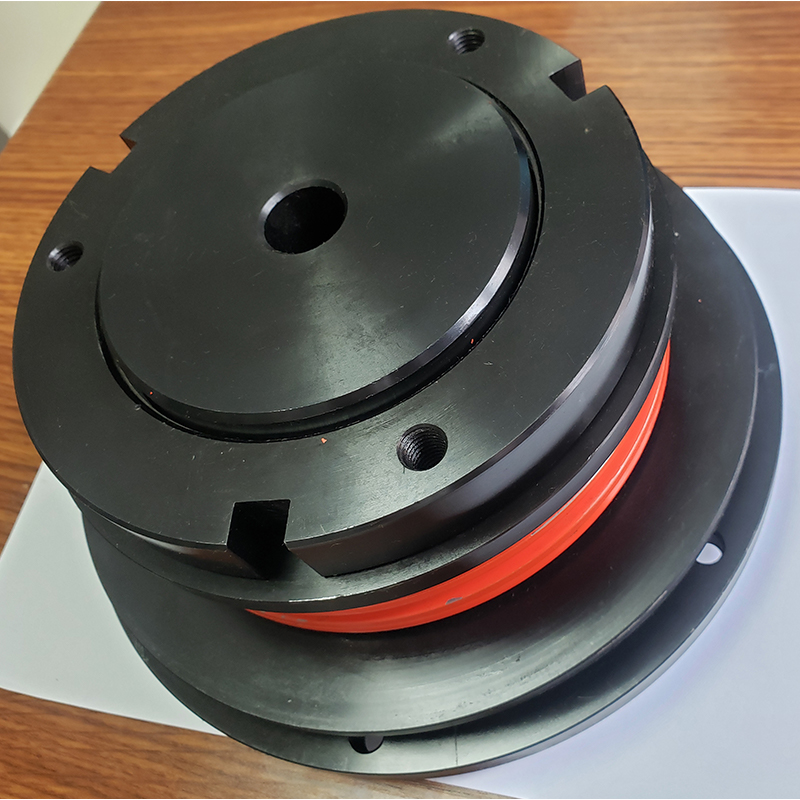

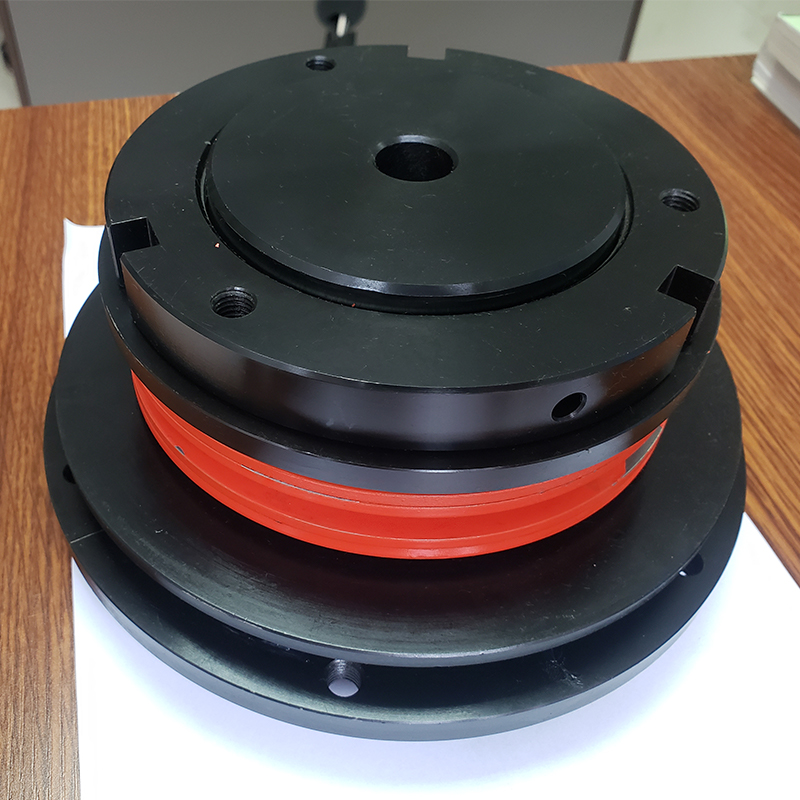

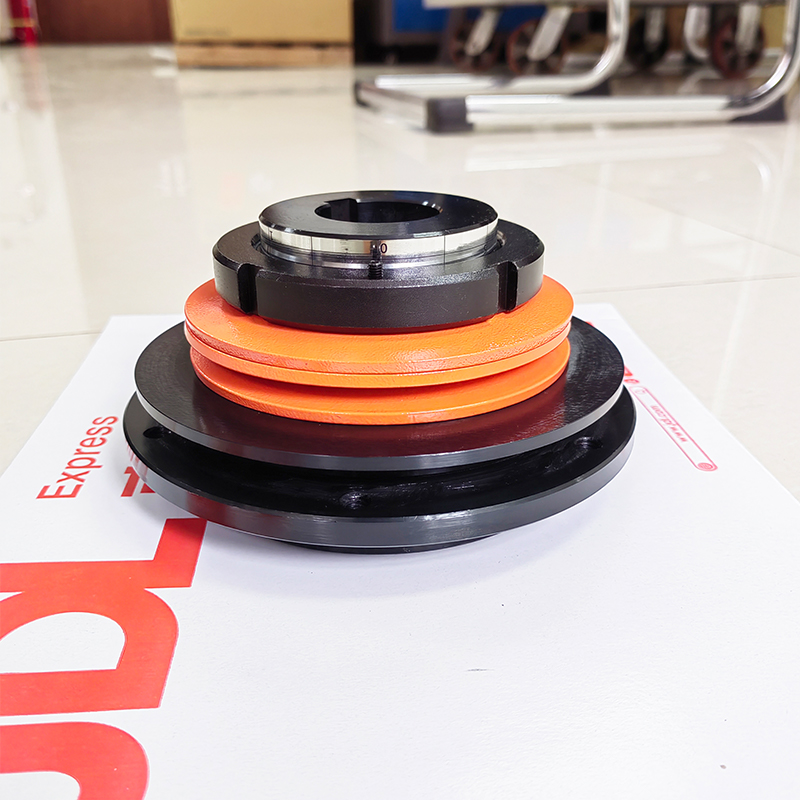

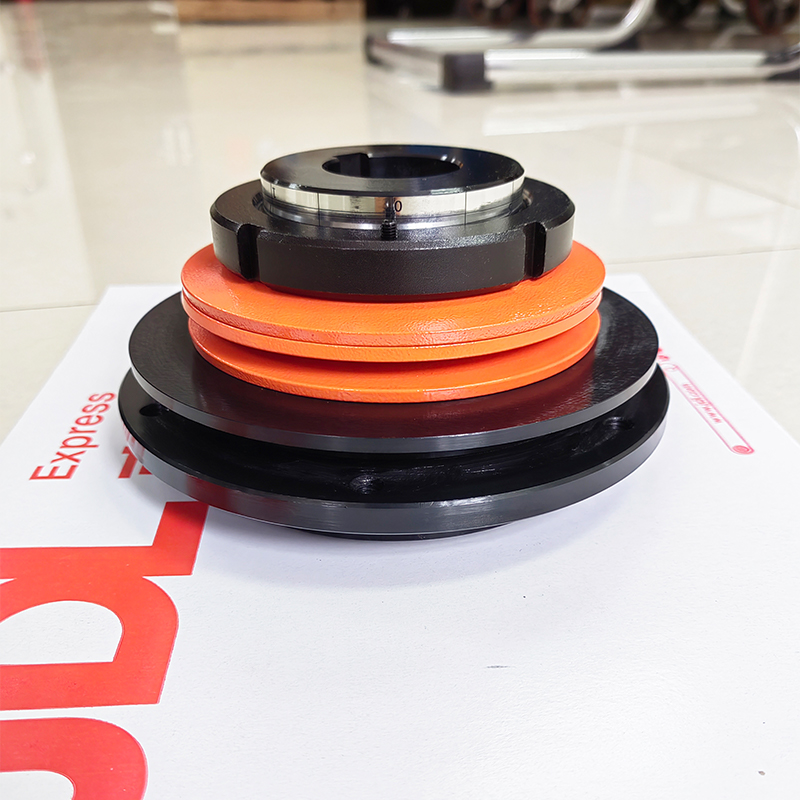

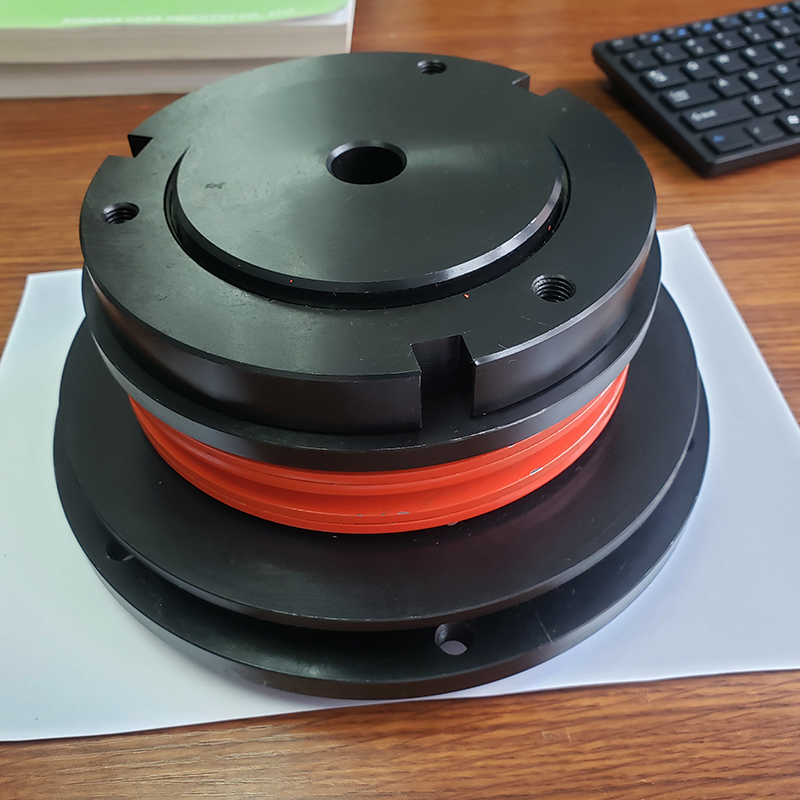

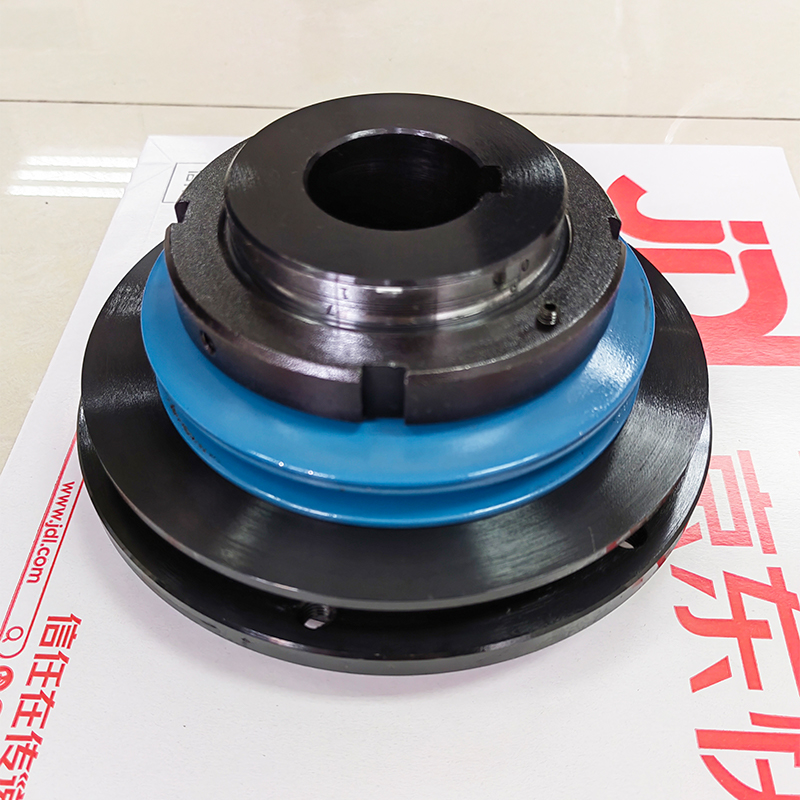

Ограничитель крутящего момента
Подробности о продукте Крутящий момент передается с помощью нескольких стальных шариков. Благодаря неравномерному расположению стальных шариков точки зацепления фиксированы. Кроме того, отсутствие зазора обеспечивается за счет зацепления стальных шариков с пазами при отсутствии зазора и под да...
Описание
маркер
Подробности о продукте
Крутящий момент передается с помощью нескольких стальных шариков.
Благодаря неравномерному расположению стальных шариков точки зацепления фиксированы. Кроме того, отсутствие зазора обеспечивается за счет зацепления стальных шариков с пазами при отсутствии зазора и под давлением.
Крутящий момент передается через центральный фланец (паз) → стальные шарики → ступицу (паз) → вал. (Или в обратном направлении.) При разъединении из-за перегрузки стальные шарики выскакивают из пазов центрального фланца и перемещаются, скользя между опорой и центральным фланцем.
Особенности:
1. Автоматический возврат в исходное положение (после устранения причины перегрузки достаточно просто повернуть приводную сторону, чтобы произошло автоматическое повторное зацепление).
2. Точечный тип (уникальное сочетание стальных шариков и пазов, служащих элементами передачи крутящего момента, при котором зацепление происходит только в одной точке).
3. Простая регулировка крутящего момента (достаточно просто повернуть регулировочную гайку (бол), чтобы свободно настроить момент отсоединения).
| Модель | Диапазон настройки крутящего момента
Н·м {кгс·м} |
Максимальная частота вращения
об/мин |
Цвет пружины | ※1
Диаметр предварительного отверстия |
Максимальный
диаметр отверстия вала |
A | B | C | D | E | F
P.C.D |
G | H | I |
| RFGB08-L | 0.294～1.47 {0.03～0.15} | 1200 | жёлтый | 5 | 8 | 39 | 6.5 | 5 | 20 | 40 | 34 | 26 | 33 | ― |
| RFGB08-M | 0.784～2.156{0.08～0.22} | синий | ||||||||||||
| RFGB08-H | 1.176～2.94 {0.12～0.3} | оранжево-жёлтый | ||||||||||||
| RFGB12-L | 0.686～2.94 {0.07～0.3} | 1000 | жёлтый | 6 | 12 | 47 | 8 | 6 | 23.5 | 48 | 40 | 32 | 40 | ― |
| RFGB12-M | 1.96～4.9 { 0.2～0.5} | синий | ||||||||||||
| RFGB12-H | 2.94～5.88 { 0.3～0.6} | оранжево-жёлтый | ||||||||||||
| RFGB16-L | 1.47～4.9 {0.15～0.5} | 900 | жёлтый | 7 | 16 | 56 | 8.5 | 8 | 27.7 | 58 | 50 | 39 | 48 | ― |
| RFGB16-M | 2.94～7.84 { 0.3～0.8} | синий | ||||||||||||
| RFGB16-H | 5.88～11.76{ 0.6～1.2} | оранжево-жёлтый | ||||||||||||
| RFGB20-H | 9.8 ～44 { 1.0～4.5} | 700 | оранжево-жёлтый | 8 | 20 | 47 | 7.5 | 5.7 | 25 | 90 | 78 | 62 | 82 | 54 |
| RFGB30-L | 20～54 { 2.0～5.5} | 500 | жёлтый | 12 | 30 | 60 | 9.5 | 7 | 33 | 113 | 100 | 82 | 106 | 75 |
| RFGB30-H | 54～167 { 5.5～17} | оранжево-жёлтый | ||||||||||||
| RFGB50-L | 69～147 {7.0～15} | 300 | жёлтый | 22 | 50 | 81 | 14.5 | 8.5 | 44.8 | 160 | 142 | 122 | 150 | 116.7 |
| RFGB50-M | 137～412 {14～42} | синий | ||||||||||||
| RFGB50-H |
|
оранжево-жёлтый |
| Модель | J | K | L | M | N | O
Диаметр резьбы × шаг резьбы |
P
Диаметр резьбы × длина |
Q
Диаметр резьбы × длина |
S | T | W | X | Размер стопорного кольца Y | Вес, кг× 2 | Момент инерции × 10⁻² кг·м² × 2 | GD2 × 10⁻² кгс·м² ×2 |
| RFGB08-L | 29.5 | 15 | M 3 | 3 | M15×1 | M3×4 | 0.9 | 0.14 | 0.0025 | 0.010 | ||||||
| RFGB08-M | ||||||||||||||||
| RFGB08-H | ||||||||||||||||
| RFGB12-L | 35 | 20 | M 4 | 3 | M20×1 | M4×6 | 1.0 | 0.24 | 0.0065 | 0.026 | ||||||
| RFGB12-M | ||||||||||||||||
| RFGB12-H | ||||||||||||||||
| RFGB16-L | 45 | 25 | M 4 | 3 | M25×1.5 | M5×6 | 1.2 | 0.44 | 0.0180 | 0.072 | ||||||
| RFGB16-M | ||||||||||||||||
| RFGB16-H | ||||||||||||||||
| RFGB20-H | 48 | 32 | 30 | M 5 | 4 | M32×1.5 | M5×6 | M4×8 | 2 | 1.8 | 5 | 2 | 32 | 0.9 | 0.058 | 0.23 |
| RFGB30-L | 65 | 45 | 42.5 | M 6 | 6 | M45×1.5 | M5×6 | M4×10 | 2 | 2 | 6 | 2.5 | 45 | 2.0 | 0.20 | 0.79 |
| RFGB30-H | ||||||||||||||||
| RFGB50-L | 98 | 75 | 70 | M 8 | 6 | M75×2 | M5×10 | M4×14 | 3 | 2.7 | 8 | 3.5 | 75 | 5.9 | 1.21 | 4.84 |
※1. Все типоразмеры поставляются со склада с предварительно просверленными отверстиями.
2. Вес, момент инерции вращения и GD2 указаны для максимального диаметра вала
| Модель | Диапазон настройки крутящего момента
Н·м {кгс·м} |
Максимальная частота вращения
об/мин |
Дисковая
Цвет пружины |
※1
Диаметр предварительного отверстия |
Максимальный диаметр отверстия вала | A | B | C | D | E
h7 |
F
P.C.D |
G | H | I |
| RFGB 70-H | 294～1080{ 30～110} | 160 | оранжево-жёлтый | 32 | 70 | 110 | 14.5 | 12 | 68.5 | 220 | 200 | 170 | 205 | 166 |
| RFGB 90-L | 441～1320{ 45～135} | 120 | жёлтый | 42 | 90 | 157 | 25 | 22 | 88.6 | 295 | 265 | 236 | 290 | 213 |
| RFGB 90-H | 931～3140{ 95～320} | оранжево-жёлтый | ||||||||||||
| RFGB110-L | 686～1960{ 70～200} | 100 | жёлтый | 52 | 110 | 195 | 30 | 25 | 105 | 355 | 325 | 287 | 345 | 278 |
| RFGB110-H | 1570～5100{160～520} | оранжево-жёлтый | ||||||||||||
| RFGB130-L | 1176～3038{120～310} | 80 | жёлтый | 60 | 130 | 230 | 35 | 27 | 130 | 400 | 360 | 319 | 390 | 316 |
| Модель | J | K | L | M | N | O
Диаметр резьбы × шаг резьбы |
P
Диаметр резьбы × длина |
Q
Диаметр резьбы × длина |
S | T | U
Диаметр резьбы × длина |
Размер стопорного кольца Y | Вес, кг※2 | Момент инерции
×10⁻² кг·м² ※2 |
GD2 × 10⁻² кгс·м² ※2 |
| RFGB 70-H | 157 | 110 | 106 | M10 | 6 | M110×2 | M 5×10 | M10×28 | 3 | 3.3 | ― | 110 | 17.0 | 6.3 | 25.2 |
| RFGB 90-L | 203 | 130 | 124 | M12 | 8 | M130×2 | M10×20 | M16×35 | 5.5 | 5.4 | M8×16 | 130 | 37.5 | 33.8 | 135 |
| RFGB 90-H | |||||||||||||||
| RFGB110-L | 266 | 160 | 155 | M16 | 6 | M160×3 | M12×20 | M16×45 | 7 | 6 | M10×20 | 160 | 69.6 | 91 | 364 |
| RFGB110-H | |||||||||||||||
| RFGB130-L | 304 | 190 | 184 | M16 | 8 | M190×3 | M16×30 | M 20×60 | 7 | 6.6 | M12×24 | 190 | 102 | 167 | 668 |
