Низкоинерционная муфта с высоким крутящим моментом
Подробности о продукте Муфта WPT с низким моментом инерции (LI) и высоким крутящим моментом обеспечивает самый высокий крутящий момент среди всех продуктов WPT с низким моментом инерции. Особенностью муфт WPT с низким моментом инерции и высоким крутящим моментом является воздушная камера, похо...
Описание
маркер
Подробности о продукте

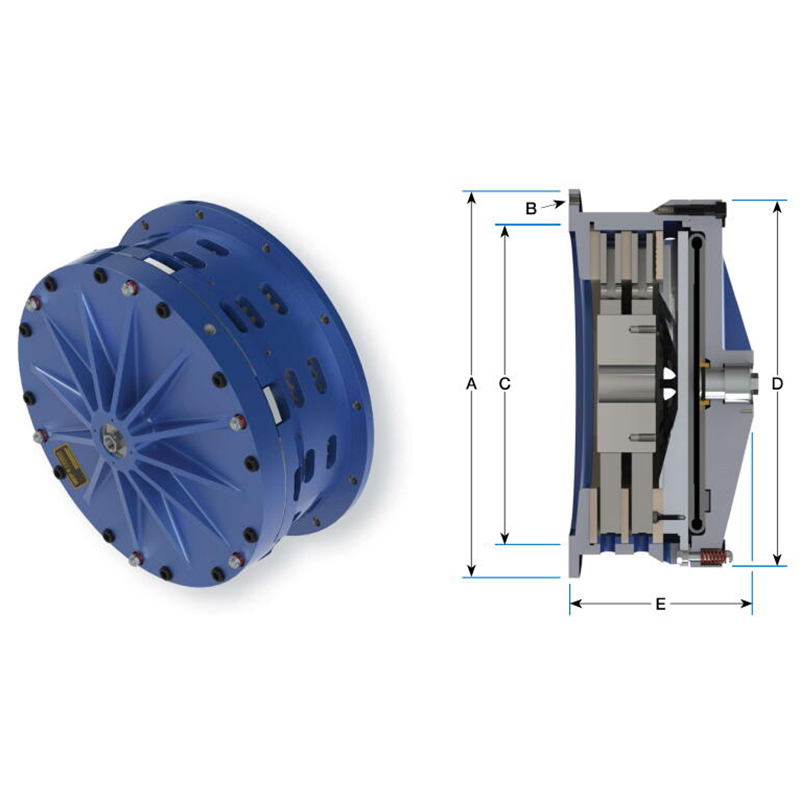

Муфта WPT с низким моментом инерции (LI) и высоким крутящим моментом обеспечивает самый высокий крутящий момент среди всех продуктов WPT с низким моментом инерции. Особенностью муфт WPT с низким моментом инерции и высоким крутящим моментом является воздушная камера, похожая на «блин», которая обеспечивает максимальную площадь контакта привода и увеличивает крутящий момент муфты. Большой воздушный патрубок, установленный непосредственно на воздушной камере, обеспечивает быстрое срабатывание муфты. Тормоза WPT с низким моментом инерции имеют конструкцию с 1, 2 или 3 дисками, диаметр которых варьируется от 11 до 36 дюймов.
| Модель | Номинальный крутящий момент при давлении 100 psi (7 бар) | Максимальная частота вращения | Вес и инерция | Площадь трения | Диапазон размеров пор | ||||||
| Статический момент | Полный узел сцепления | Зубной втулки и сердечника сцепления | Скорость скольжения | Общий вес | Общая инерция | Масса зубчатой втулки и сердечника сцепления | Вес маховика и инерция сцепления | Наименьшее | Максимальный | ||
| lbf-in
(N-m) |
r/ min | lb
(kg) |
lb·ft2
(kg·m2) |
lb(kg) | lb·ft2
(kg·m2) |
1n2
(cm²) |
in (mm) | in(mm) | |||
| 111 | 25000 (2820) | 2,150 | 3,130 | 2,090 | 130 (58) | 24 (1.0) | 18 (8.0) | 1.2 (0.051) | 110 (730) | 1.25 (31.8) | 2.80 (71.1) |
| 211 | 50000 (5650) | 2,150 | 3,130 | 2,090 | 200 (91) | 37 (1.5) | 51 (23) | 4.5 (0.19) | 230 (1500) | 1.25 (31.8) | 2.80 (71.1) |
| 311 | 75000 (8470) | 2,150 | 3,130 | 2,090 | 330 (150) | 36 (1.5) | 75 (34) | 6.7 (0.28) | 340 (2200) | 1.25 (31.8) | 2.80 (71.1) |
| 114 | 49800 (5630) | 1,830 | 2,460 | 1,640 | 180 (82) | 58 (2.4) | 41 (19) | 5.5 (0.23) | 170 (1100) | 1.50 (38.1) | 3.30 (83.8) |
| 214 | 99600 (11300) | 1,830 | 2,460 | 1,640 | 280 (130) | 80 (3.4) | 82 (37) | 11 (0.50) | 330 (2100) | 1.88 (47.8) | 3.90 (99.0) |
| 314 | 149000 (16900) | 1,830 | 2,460 | 1,640 | 360 (160) | 97 (4.1) | 120 (52) | 16 (0.70) | 500 (3200) | 1.88 (47.8) | 3.90 (99.0) |
| 116 | 74400 (8400) | 1,620 | 2,150 | 1,430 | 240 (110) | 90 (3.8) | 58 (26) | 10 (0.40) | 230 (1500) | 2.13 (54.1) | 4.20 (106.7) |
| 216 | 149000 (16800) | 1,620 | 2,150 | 1,430 | 320 (140) | 110 (4.0) | 110 (49) | 19 (0.80) | 460 (2900) | 2.13 (54.1) | 4.20 (106.7) |
| 316 | 223000 (25200) | 1,620 | 2,150 | 1,430 | 450 (210) | 150 (6.0) | 140 (65) | 24 (1.0) | 680 (4400) | 2.13 (54.1) | 4.20 (106.7) |
| 118 | 108000 (12200) | 1,480 | 1,950 | 1,300 | 410 (190) | 200 (8.0) | 70 (32) | 13 (0.60) | 240 (1600) | 2.25 (57.2) | 4.90 (124.5) |
| 218 | 216000 (24400) | 1,480 | 1,910 | 1,270 | 520 (230) | 230 (10) | 150 (69) | 35 (1.5) | 520 (3300) | 2.25 (57.2) | 4.90 (124.5) |
| 318 | 324000 (36600) | 1,480 | 1,950 | 1,300 | 580 (260) | 240 (10) | 220 (99) | 50 (2.1) | 720 (4600) | 2.75 (69.9) | 4.90 (124.5) |
| 121 | 174000 (19700) | 1,270 | 1,640 | 1,090 | 540 (250) | 320 (13) | 200 (90) | 170 (7.2) | 360 (2300) | 2.75 (69.9) | 6.30 (160.0) |
| 221 | 348000 (39400) | 1,270 | 1,640 | 1,090 | 680 (310) | 390 (16) | 190 (86) | 84 (3.5) | 720 (4600) | 2.75 (69.9) | 6.30 (160.0) |
| 321 | 523000 (59000) | 1,270 | 1,680 | 1,120 | 960 (440) | 420 (17) | 400 (180) | 170 (7.0) | 980 (6300) | 2.75 (69.9) | 6.30 (160.0) |
| 124 | 241000 (27300) | 1,150 | 1,430 | 953 | 700 (320) | 560 (23) | 240 (110) | 240 (10) | 580 (3700) | 2.75 (69.9) | 6.30 (160.0) |
| 224 | 483000 (54500) | 1,150 | 1,430 | 953 | 1100 (520) | 900 (38) | 240 (110) | 100 (4.0) | 1,200 (7400) | 2.75 (69.9) | 6.30 (160.0) |
| 324 | 724000 (81800) | 1,150 | 1,430 | 953 | 1100 (510) | 820 (34) | 400 (180) | 170 (7.0) | 1,700 (11000) | 2.75 (69.9) | 6.30 (160.0) |
| 127 | 358000 (40430) | 1,050 | 1,270 | 847 | 950 (430) | 680 (28) | 230 (100) | 120 (5.0) | 750 (4900) | 3.25 (82.6) | 6.30 (160.0) |
| 227 | 724000 (81800) | 1,050 | 1,270 | 847 | 1100 (500) | 940 (39) | 370 (170) | 190 (8.0) | 1,500 (9400) | 3.25 (82.6) | 6.30 (160.0) |
| 327 | 1090000 (123000) | 1,050 | 1,270 | 847 | 1500 (660) | 1200 (51) | 510 (230) | 310 (13) | 2,200 (14000) | 3.25 (82.6) | 6.30 (160.0) |
| 230 | 996000 (113000) | 929 | 1,150 | 767 | 2000 (890) | 2100 (90) | 530 (240) | 280 (12) | 1,700 (11000) | 3.50 (88.9) | 7.00 (177.9) |
| 330 | 1490000 (169000) | 929 | 1,150 | 767 | 2200 (990) | 2200 (94) | 690 (320) | 390 (17) | 2,500 (16000) | 3.50 (88.9) | 7.00 (177.9) |
| 236 | 1920000 (216000) | 790 | 960 | 640 | 3100 (1400) | 3900 (170) | 870 (390) | 660 (28) | 2,200 (15000) | 5.50 (139.7) | 8.40 (213.4) |
| 336 | 2870000 (325000) | 790 | 960 | 640 | 3600 (1600) | 5600 (240) | 920 (420) | 2100 (88) | 3,400 (22000) | 5.50 (139.7) | 8.40 (213.4) |
| Модель | Метрические монтажные размеры | Метрические монтажные размеры | D | E
(Вентилируемый промежуточный зубчатый диск) |
E
(Легко растягиваемый промежуточный зубчатый диск с пазами) |
||||||||
| A | B | C | A | B | C | ||||||||
| +0.000/-0.003
(+0.00/-0.08) |
Диаметр центрального круга | Размер пор | Qty | +0.003/-0.000
(+0.08/-0.00) |
(+0.00/-0.08) | HoleCircle | Dia | Qty | H7 | ||||
| in(mm) | in
(mm) |
in | in(mm) | (mm) | (mm) | (mm) | (mm) | in
(mm) |
in
(mm) |
in (mm) | |||
| 111 | 16.000 (406.40) | 14.75 (374.7) | 21/32 | 6 | 11.375 (289.00) | (406.40) | (374.7) | (18.0) | 6 | (295.00) | 14 3/4 (374.7) | 7 15/16 (202) | 7 15/16 (202) |
| 211 | 16.000 (406.40) | 14.75 (374.7) | 21/32 | 6 | 11.375 (289.00) | (406.40) | (374.7) | (18.0) | 6 | (295.00) | 14 3/4 (374.7) | 9 11/16 (246) | 9 11/16 (246) |
| 311 | 16.000 (406.40) | 14.75 (374.7) | 21/32 | 6 | 11.375 (289.00) | (406.40) | (374.7) | (18.0) | 6 | (295.00) | 14 3/4 (374.7) | 11 7/16 (291) | 11 7/16 (291) |
| 114 | 18.750 (476.25) | 17.50 (444.5) | 21/32 | 8 | 14.375 (365.20) | (470.00) | (445.0) | (18.0) | 8 | (370.00) | 17 1/2 (444.5) | 83/8 (213) | 7 7/8 (200) |
| 214 | 18.750 (476.25) | 17.50 (444.5) | 21/32 | 8 | 14.375 (365.20) | (470.00) | (445.0) | (18.0) | 8 | (370.00) | 17 1/2 (444.5) | 10 1/4 (260) | 9 1/4 (235) |
| 314 | 18.750 (476.25) | 17.50 (444.5) | 21/32 | 8 | 14.375 (365.20) | (470.00) | (445.0) | (18.0) | 8 | (370.00) | 17 1/2 (444.5) | 12 1/8 (308) | 10 5/8 (270) |
| 116 | 21.248 (539.70) | 20.00 (508.0) | 21/32 | 12 | 16.250 (412.75) | (540.00) | (510.0) | (18.0) | 12 | (410.00) | 20 (508.0) | 87/8 (225) | 8 15/16 (227) |
| 216 | 21.248 (539.70) | 20.00 (508.0) | 21/32 | 12 | 16.250 (412.75) | (540.00) | (510.0) | (18.0) | 12 | (410.00) | 20 (508.0) | 10 3/4 (273) | 10 3/4 (273) |
| 316 | 21.248 (539.70) | 20.00 (508.0) | 21/32 | 12 | 16.250 (412.75) | (540.00) | (510.0) | (18.0) | 12 | (410.00) | 20 (508.0) | 12 5/8 (321) | 12 5/8 (321) |
| 118 | 23.250 (590.55) | 22.00 (558.8) | 21/32 | 12 | 18.250 (463.63) | (590.00) | (560.0) | (18.0) | 12 | (470.00) | 22 (558.8) | 9 1/16 (230) | 9 1/4 (235) |
| 218 | 23.250 (590.55) | 22.00 (558.8) | 21/32 | 12 | 18.250 (463.63) | (590.00) | (560.0) | (18.0) | 12 | (470.00) | 22 (558.8) | 10 15/16 (278) | 10 15/16 (278) |
| 318 | 23.250 (590.55) | 22.00 (558.8) | 21/32 | 12 | 18.250 (463.63) | (590.00) | (560.0) | (18.0) | 12 | (470.00) | 22 (558.8) | 12 7/8 (327) | 12 9/16 (319) |
| 121 | 27.000 (685.80) | 25.50 (647.7) | 21/32 | 12 | 21.375 (543.00) | (685.00) | (648.0) | (18.0) | 12 | (540.00) | 24 7/8 (631.8) | 9 1/2 (241) | 9 3/4 (248) |
| 221 | 27.000 (685.80) | 25.50 (647.7) | 21/32 | 12 | 21.375 (543.00) | (685.00) | (648.0) | (18.0) | 12 | (540.00) | 24 7/8 (631.8) | 11 5/8 (295) | 11 5/8 (295) |
| 321 | 27.000 (685.80) | 25.50 (647.7) | 21/32 | 12 | 21.375 (543.00) | (685.00) | (648.0) | (18.0) | 12 | (540.00) | 24 7/8 (631.8) | 14(356) | 13 1/2 (343) |
| 124 | 30.000 (762.00) | 28.75 (730.3) | 21/32 | 12 | 24.375 (619.20) | (760.00) | (730.0) | (18.0) | 12 | (620.00) | 29 (736.6) | 9 7/8 (251) | 10 1/16 (256) |
| 224 | 30.000 (762.00) | 28.75 (730.3) | 21/32 | 12 | 24.375 (619.20) | (760.00) | (730.0) | (18.0) | 12 | (620.00) | 29 (736.6) | 12(305) | 12 1/8 (308) |
| 324 | 30.000 (762.00) | 28.75 (730.3) | 21/32 | 12 | 24.375 (619.20) | (760.00) | (730.0) | (18.0) | 12 | (620.00) | 29 (736.6) | 14 1/4(362) | 14 (356) |
| 127 | 32.750 (831.85) | 31.50 (800.1) | 21/32 | 16 | 27.375 (695.40) | (830.00) | (800.0) | (18.0) | 16 | (700.00) | 311/4 (793.8) | 10(254) | 10 7/16((265) |
| 227 | 32.750 (831.85) | 31.50 (800.1) | 21/32 | 16 | 27.375 (695.40) | (830.00) | (800.0) | (18.0) | 16 | (700.00) | 311/4 (793.8) | 12 1/2(318) | 12 1/2 (318) |
| 327 | 32.750 (831.85) | 31.50 (800.1) | 21/32 | 16 | 27.375 (695.40) | (830.00) | (800.0) | (18.0) | 16 | (700.00) | 311/4 (793.8) | 14 15/16(379) | 14 5/8 (371) |
| 230 | 37.000 (939.80) | 35.50 (901.7) | 25/32 | 18 | 30.375 (771.53) | (940.00) | (900.0) | (22.0) | 18 | (775.00) | 361/8 (917.6) | 13 5/8(346) | 13 (330) |
| 330 | 37.000 (939.80) | 35.50 (901.7) | 25/32 | 18 | 30.375 (771.53) | (940.00) | (900.0) | (22.0) | 18 | (775.00) | 361/8 (917.6) | 17(432) | 14 1/8 (359) |
| 236 | 43.500 (1104.90) | 42.00 (1066.8) | 1 1/32 | 18 | 36.375 (924.00) | (1104.90) | (1065.0) | (22.0) | 18 | (925.00) | 411/2 (1054.1) | 15 1/16(383) | 15 (381) |
| 336 | 43.500 (1104.90) | 42.00 (1066.8) | 11/32 | 18 | 36.375 (924.00) | (1104.90) | (1065.0) | (22.0) | 18 | (925.00) | 411/2 (1054.1) | 18 7/16(468) | 15 (381) |
