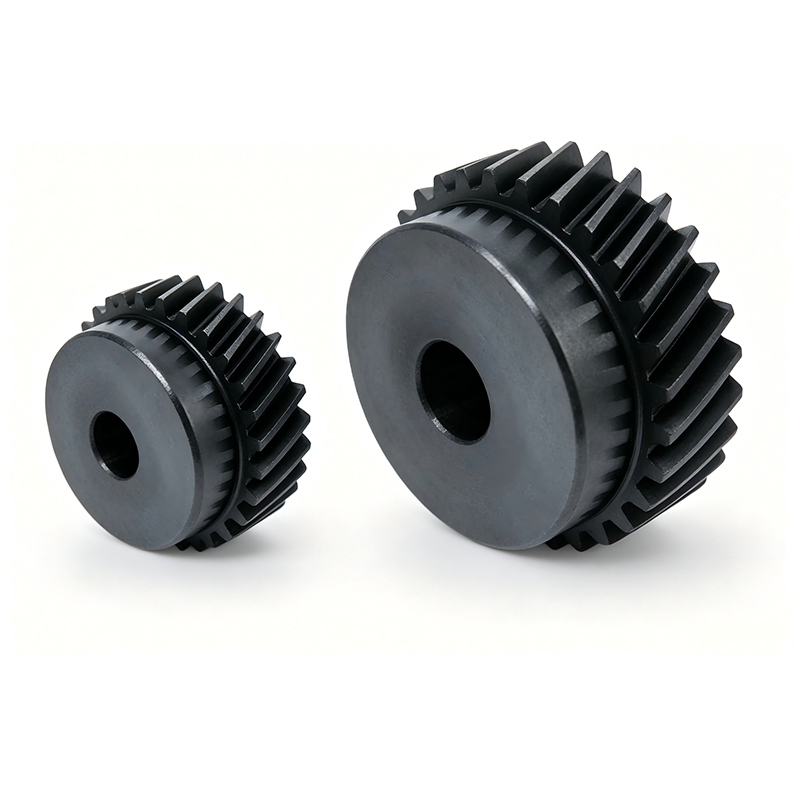

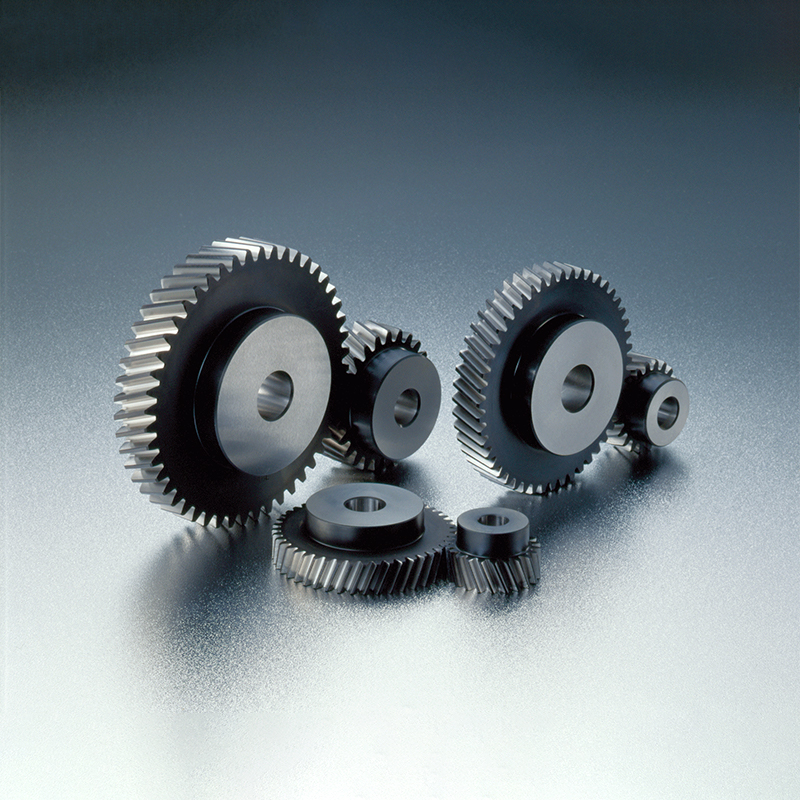

Косозубое зубчатое колесо
Подробности о продукте Общие технические характеристики Класс точности JIS N8 (JIS B 1702-1:1998) Базовая поверхность зуба Нормальное сечение Профиль зуба Полновысотный зуб Нормальный угол зацепления 20° Угол наклона зуба и направление 19°31’41”,...
Описание
маркер
Подробности о продукте
| Общие технические характеристики | |
| Класс точности | JIS N8 (JIS B 1702-1:1998) |
| Базовая поверхность зуба | Нормальное сечение |
| Профиль зуба | Полновысотный зуб |
| Нормальный угол зацепления | 20° |
| Угол наклона зуба и направление | 19°31'41", левое |
| Материал | S45C |
| Термическая обработка | — |
| Твёрдость поверхности зуба | (не более 194 HB) |
| Поверхностная обработка | Чёрное оксидирование |
| Модель изделия | Модуль (окружной шаг, мм) | Число зубьев | Коэффициент смещения | Межосевое расстояние | Форма | Диаметр отверстия | Диаметр ступицы | Диаметр делительной окружности | Диаметр окружности вершин | Ширина зуба | Длина ступицы |
| AH7 | B | C | D | E | F | ||||||
| SHE1.5-20L
SHE1.5-25L SHE1.5-30L |
m1.5(CP5) | 20
25 30 |
+0.390
+0.404 +0.418 |
32
36 40 |
S1 | 10
12 15 |
25
35 40 |
31.83
39.79 47.75 |
36
44 52 |
18
18 18 |
14
14 14 |
| SHE2-18L
SHE2-24L SHE2-30L |
m2(CP6.667) | 18
24 30 |
+0.451
+0.268 +0.085 |
42
48 54 |
12
15 18 |
30
45 55 |
38.20
50.93 63.66 |
44
56 68 |
25
25 25 |
16
16 16 |
|
| SHE3-20L
SHE3-25L SHE3-30L |
m3(CP10) | 20
25 30 |
+0.390
+0.404 +0.418 |
59
67 75 |
20
20 25 |
55
70 85 |
63.66
79.58 95.49 |
72
88 104 |
30
30 30 |
20
20 20 |
|
| SHE4-18L
SHE4-24L SHE4-30L |
m4 (CP13.333) | 18
24 30 |
+0.201
+0.268 +0.335 |
74
87 100 |
20
20 25 |
65
90 110 |
76.39
101.86 127.32 |
86
112 138 |
40
40 40 |
25
25 25 |
|
| SHE5-18L
SHE5-24L |
m5 (CP16.667) | 18
24 |
+0.451
+0.468 |
84
100 |
25
25 |
85
110 |
95.49
127.32 |
110
142 |
50
50 |
25
25 |
|
| SHE6-20L
SHE6-25L |
m6(CP20) | 20
25 |
+0.390
+0.404 |
109
125 |
30
30 |
110
140 |
127.32
159.15 |
144
176 |
60
60 |
28
28 |
| Общая длина | Расстояние перемещения за 1 оборот шестерни, мм | Допустимый крутящий момент, Н·м | Допустимый крутящий момент, кгс·м | Боковой зазор, мм | Масса, кг | Модель изделия | ||
| G | Прочность на изгиб | Прочность поверхности зуба | Прочность на изгиб | Прочность поверхности зуба | ||||
| 32
32 32 |
100
125 150 |
35.6
46.5 57.6 |
5.89
10.3 16.3 |
3.63
4.75 5.87 |
0.60
1.05 1.66 |
0.10~0.28 | 0.16
0.26 0.36 |
SHE1.5-20L
SHE1.5-25L SHE1.5-30L |
| 41
41 41 |
120
160 200 |
78.2
107 136 |
11.2
24.4 43.8 |
7.98
10.9 13.8 |
1.15
2.48 4.46 |
0.12~0.32 | 0.30
0.56 0.85 |
SHE2-18L
SHE2-24L SHE2-30L |
| 50
50 50 |
200
250 300 |
238
310 384 |
45.7
80.1 127 |
24.2
31.6 39.2 |
4.66
8.17 12.9 |
0.15~0.39 | 1.06
1.72 2.47 |
SHE3-20L
SHE3-25L SHE3-30L |
| 65
65 65 |
240
320 400 |
474
687 902 |
89.8
183 317 |
48.3
70.0 92.0 |
9.16
18.6 32.3 |
0.19~0.47 | 1.99
3.76 5.78 |
SHE4-18L
SHE4-24L SHE4-30L |
| 75
75 |
300
400 |
978
1380 |
171
354 |
99.7
141 |
17.4
36.1 |
0.21~0.52 | 3.91
6.95 |
SHE5-18L
SHE5-24L |
| 88
88 |
400
500 |
1900
2480 |
402
705 |
194
253 |
40.9
71.9 |
0.23~0.57 | 8.05
12.8 |
SHE6-20L
SHE6-25L |
связаться с нами
Сопутствующие популярные продукты
Серия H
Диапазон крутящего момента: 0,25–8 Н·м Особенности 1.Компактность, малый вес, высокий крутящий мо...

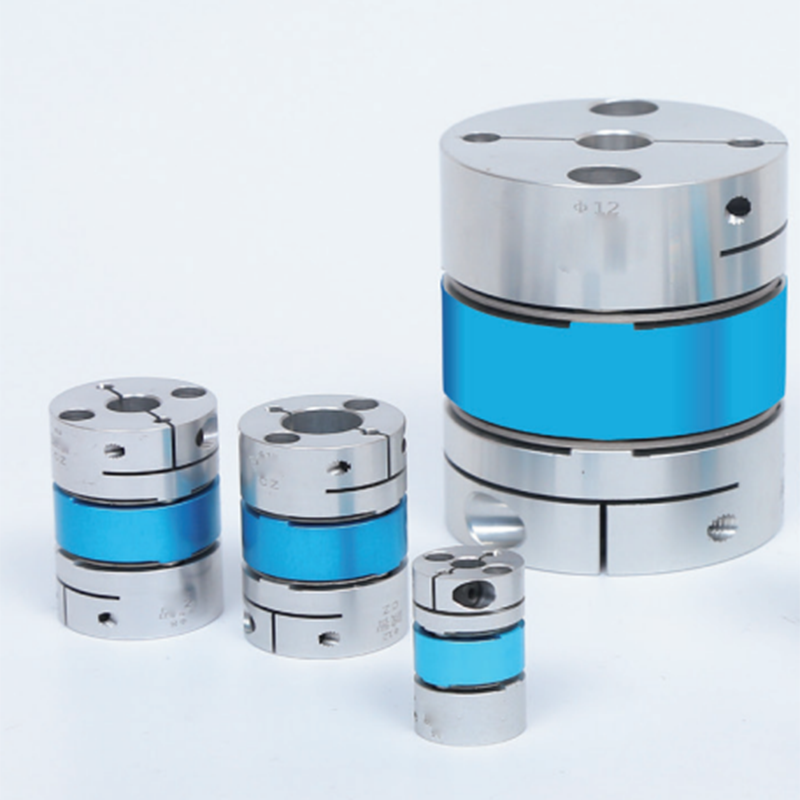

Одномембранная муфта с зажимным креплением SMP-C из высокопрочного алюминиевого сплава
Подробности о продукте Модель Диапазон размеров пор D1/D2 (мелкие поры) D L N L1 L2 F M Момент...
Прямозубые зубчатые колёса SS, модуль 1
Подробности о продукте Класс точности JIS N8 (JIS B 1702-1:1998) / бывший JIS 4 класс (JIS B 1...
NLR серия
Подробности о продукте Размеры NLR050 NLR070 NLR090 NLR120 NLR155 NLR205 NLR235 D1 44 62 80 ...

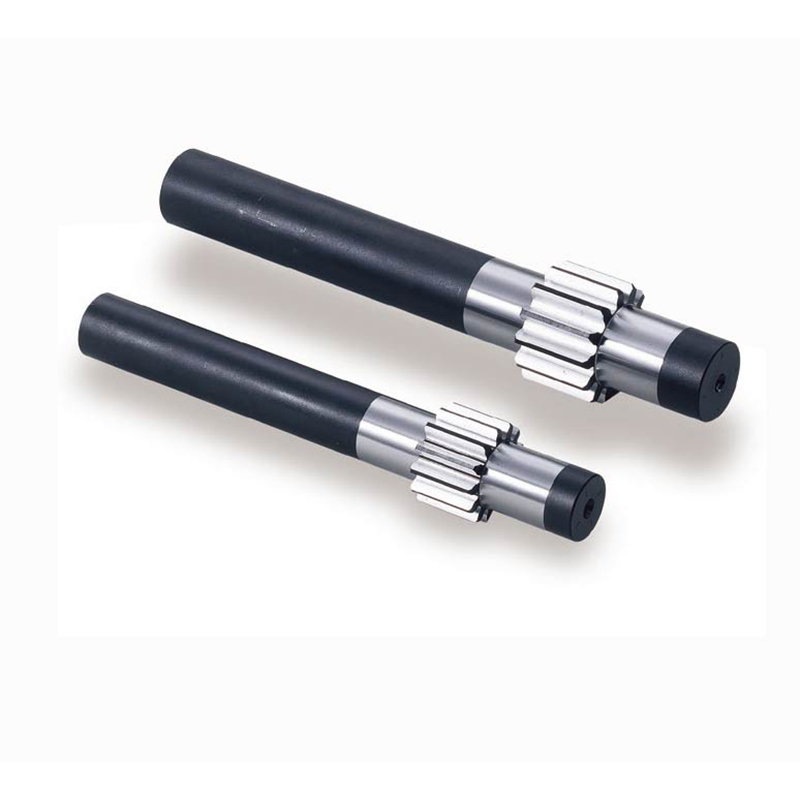

SSGS шлифованное прямозубое зубчатое колесо
Подробности о продукте Общие технические характеристики Класс точности JIS N7 (JIS B 1702-1:...

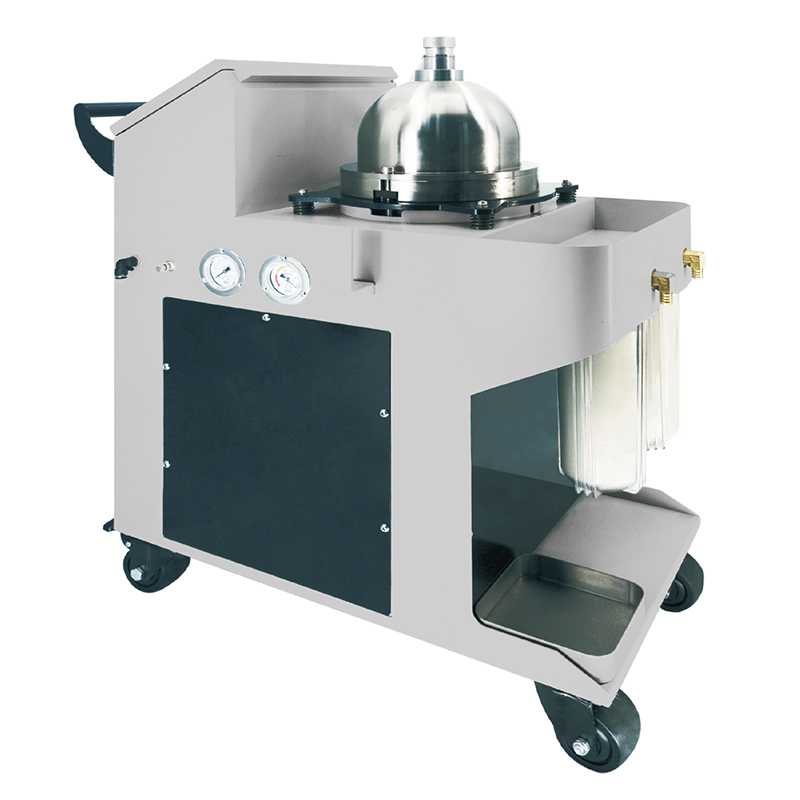

Центробежное оборудование для фильтрации смазочно-охлаждающей жидкости
Подробности о продукте Стерилизация озоном, сепарация масла и воды Рециркуляция и регенерация сма...

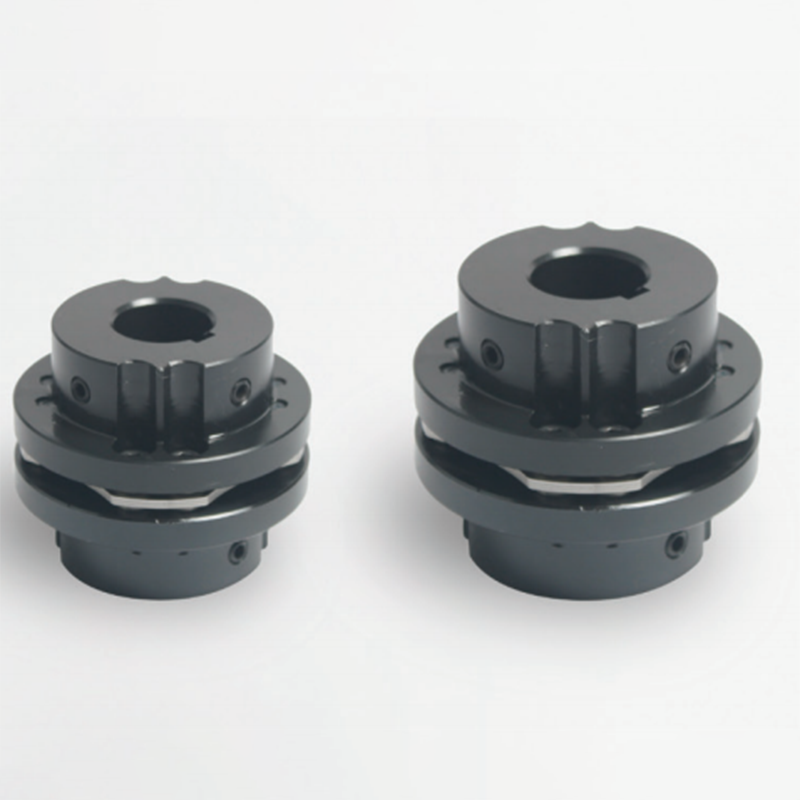

Одномембранная муфта с креплением установочными винтами DMPS-G из углеродистой стали
Технические характеристики и модели Модель Диапазон апертур D1/D2 малый диаметр Большой д...

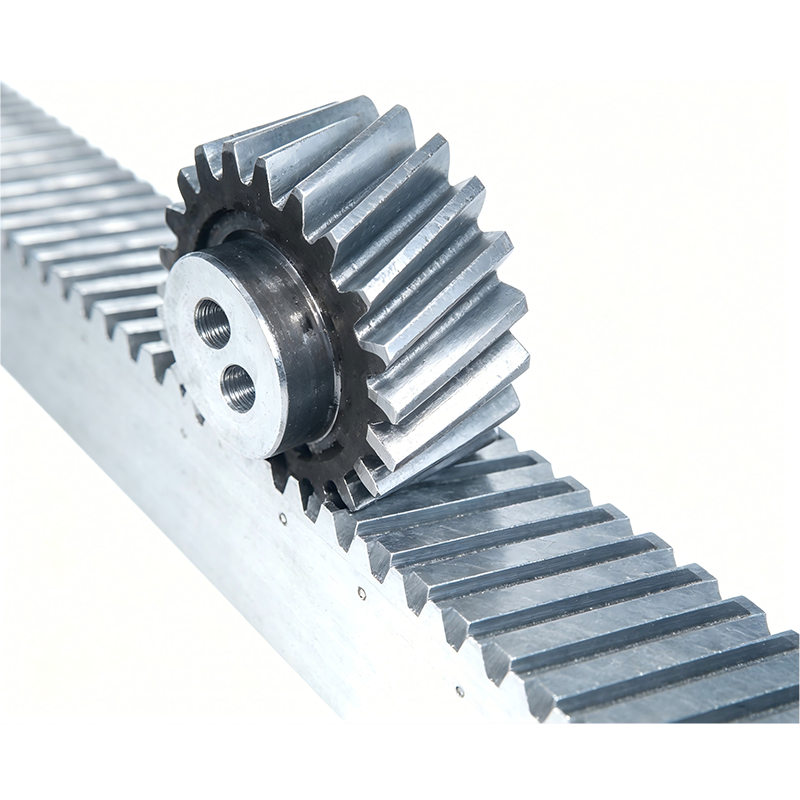

Закалённая и шлифованная косозубая зубчатая рейка
Подробности о продукте Общие технические характеристики Класс точности DIN 3962, 3963, 3967 ...
Серия OP
Диапазон крутящего момента: 0,25–8 Н·м Особенности 1.Компактность, малый вес, высокий крутящий мо...
NHT серия
Подробности о продукте Размеры NHT047 NHT064 NHT090 NHT110 NHT140 NHT200 NHT255 D1H7 12 20 3...
Шлифованные прямозубые зубчатые колёса серии SSG, модуль 3
Подробности о продукте Общие технические характеристики Класс точности JIS N7 (JIS B 1702-1:19...

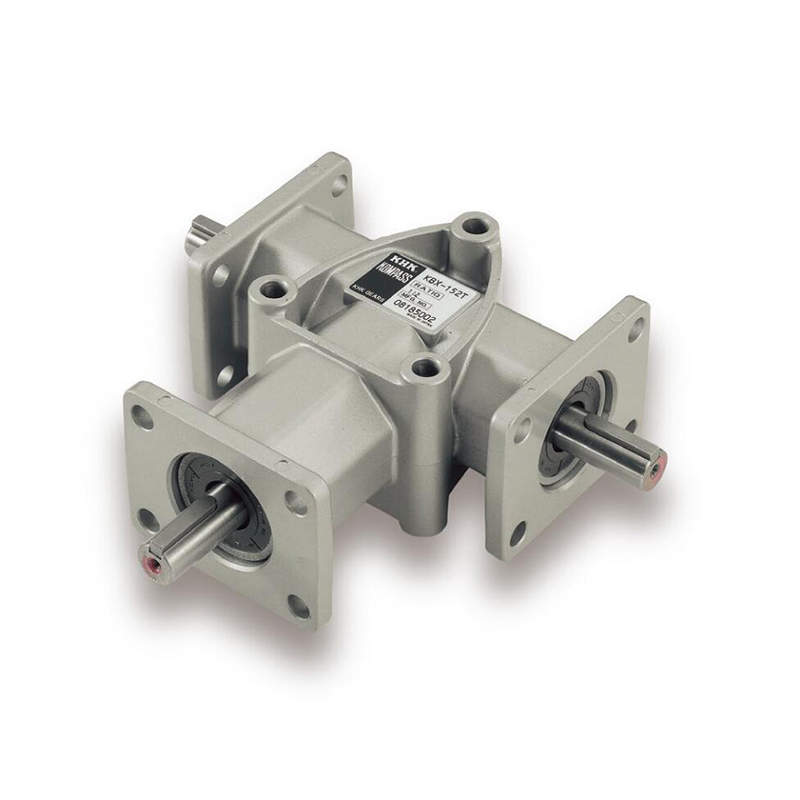

KBX конический редуктор
