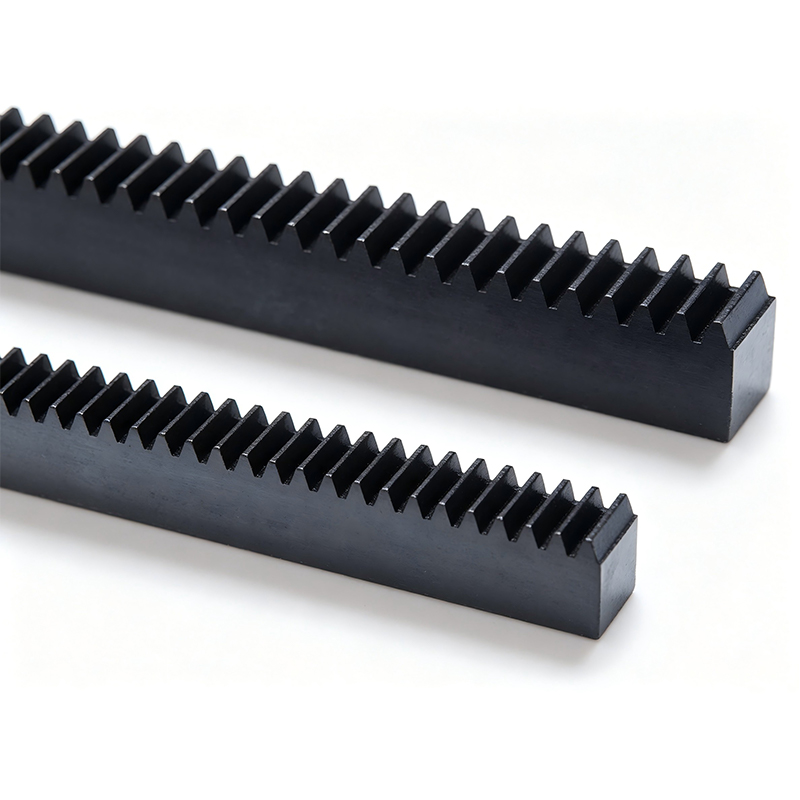

Зубчатая рейка после улучшения
Подробности о продукте Общие технические характеристики Класс точности KHK R 001 4 класс* Профиль зуба Полновысотный зуб Угол зацепления 20° Материал SCM440 Термическая обработка Поверхностная закалка ТВЧ Твёрдость поверхности зуба 225-285 HB* *...
Описание
маркер
Подробности о продукте
| Общие технические характеристики | |
| Класс точности | KHK R 001 4 класс* |
| Профиль зуба | Полновысотный зуб |
| Угол зацепления | 20° |
| Материал | SCM440 |
| Термическая обработка | Поверхностная закалка ТВЧ |
| Твёрдость поверхности зуба | 225–285 HB* |
* Точность изделий серии J соответствует указанной в таблице точности.
* Поверхность заготовки имеет обезуглероженный слой толщиной 0,5 мм, поэтому твёрдость ниже 187 HB.
| Модель изделия | Шаг, мм (модуль) | Число зубьев | Форма | Общая длина | Ширина зуба | Высота | Рабочая высота зуба | Допустимая передаваемая сила, Н | Допустимая передаваемая сила, кгс | Масса, кг | ||
| A | B | C | D | Прочность на изгиб | Прочность поверхности зуба | Прочность на изгиб | Прочность поверхности зуба | |||||
| KRCPF5-500
KRCPF5-1000 |
CP5(1.5915) | 100
200 |
RF
RF |
500
1000 |
15 | 20 | 18.41 | 3660 | 1040 | 373 | 106 | 1.08
2.17 |
| KRCPF10-500
KRCPF10-1000 |
CP10 (3. 1831) | 50
100 |
RF
RF |
500
1000 |
30 | 35 | 31.82 | 14600 | 4480 | 1490 | 457 | 3.75
7.49 |
| Модель изделия • обозначение серии J (изделия изготовляются под заказ) | Шаг, мм (модуль) | Число зубьев | Форма | Общая длина | Ширина зуба | Высота | Рабочая высота зуба | Размеры расположения монтажных отверстий | ||||
| A | B | C | D | E | F | G | Количество отверстий | Размер винта | ||||
| •KRCPFD5-500J
•KRCPFD5-1000J |
CP5 (1.5915) | 100
200 |
RD | 500
1000 |
15 | 20 | 18.41 | 8 | 25
50 |
150
180 |
4
6 |
M5 |
| •KRCPFD10-500J
•KRCPFD10-1000J |
CP10 (3. 1831) | 50
100 |
500
1000 |
30 | 35 | 31.82 | 14 | 25
50 |
150
180 |
4
6 |
M10 | |
Примечания по характеристикам изделия
① Допустимые значения передаваемой силы являются справочными, рассчитанными для произвольных условий эксплуатации.
② Боковой зазор рейки изменяется в зависимости от используемой сопрягаемой шестерни.
Примечания по дополнительной обработке
① Перед выполнением дополнительной обработки изделия соблюдайте меры безопасности. Наша компания принимает заказы на дополнительную обработку в «Зубчатом цехе».
② В связи с наличием обезуглероженного слоя на поверхности заготовки (около 0,5 мм) при поверхностной закалке ТВЧ твёрдость вершины зуба не достигает заданного значения.
| Размеры и форма монтажных отверстий | Допустимая передаваемая сила, Н | Допустимая передаваемая сила, кгс | Масса, кг | Модель изделия • обозначение серии J (изделия изготовляются под заказ) | ||||
| H | I | J | Прочность на изгиб | Прочность поверхности зуба | Прочность на изгиб | Прочность поверхности зуба | ||
| 6 | 10 | 6 | 3660 | 1040 | 373 | 106 | 1.06
2.13 |
•KRCPFD5-500J
•KRCPFD5-1000J |
| 10.8 | 17.5 | 11 | 14600 | 4480 | 1490 | 457 | 3.61
7.29 |
•KRCPFD10-500J
•KRCPFD10-1000J |
Примечания по серии J
① Поскольку изделия изготавливаются под заказ, срок поставки составляет не более 2 рабочих дней с момента получения заказа (не считая дня заказа).
② Количество принимаемых к заказу изделий — от 1 до 20 штук. При количестве более 20 штук изделия принимаются как продукция по индивидуальному заказу.
③ После обработки монтажных отверстий поверхностное оксидирование не производится.
