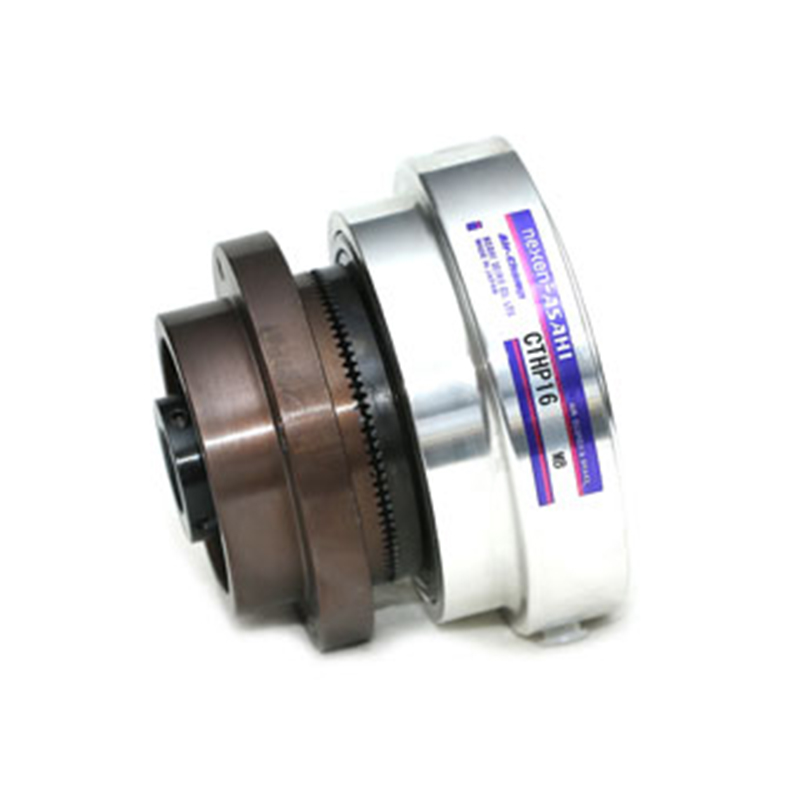

CTHP тип — зубчатая муфта сцепления (1)
Подробности о продукте 1. Особенности продукта и описание конструкции Проект Описание содержания Совместимые модели Тип CTHP (зубчатый), тип CSPP (однопозиционный) Преимущество 1: высокий крутящий момент, отсутствие проскальзывания Благодаря зацеплению шестерен крутящий момент передаетс...
Описание
маркер
Подробности о продукте
1. Особенности продукта и описание конструкции
| Проект | Описание содержания |
| Совместимые модели | Тип CTHP (зубчатый), тип CSPP (однопозиционный) |
| Преимущество 1: высокий крутящий момент, отсутствие проскальзывания | Благодаря зацеплению шестерен крутящий момент передается без проскальзывания и, несмотря на небольшие размеры, обеспечивает передачу огромного крутящего момента. |
| Преимущество 2: Постоянный крутящий момент | Поскольку на него не влияют погрешности монтажа, передаваемый крутящий момент не зависит от числа оборотов и практически остается постоянным. |
| Преимущество 3: Простота сборки | Благодаря цельной конструкции при монтаже не требуется выравнивать зубчатый сердечник. |
| Преимущество 4: Превосходные характеристики отклика | Поскольку включение и отключение происходят мгновенно, быстрое вращение шестерен не приводит к их повреждению, что обеспечивает длительный срок службы. Благодаря пневматическому приводу, в отличие от электромагнитных моделей, обеспечивается включение при высоких скоростях вращения. |
| Преимущество 5: Возможность высокоскоростного подключения | Возможно, высокоскоростное соединение. |
| Преимущество 6: Приспособляемость к окружающей среде | Можно использовать как в мокром, так и в сухом режиме. |
| Принцип действия конструкции типа CTHP | Два диска с зубчатыми кольцами по всей окружности входят в зацепление под действием давления воздуха, не проскальзывают и обеспечивают надежное соединение. |
| Конструктивные действия типа CSPP | Как и модель CTHP, данная конструкция состоит из зубчатого механизма и шарового стопора, что обеспечивает надежное соединение без проскальзывания в заданном положении. Шарик попадает в один из нескольких неравномерно распределенных карманов, совершает один оборот и в одном из положений осуществляет соединение зубчатого механизма. Обладает превосходной износостойкостью и может использоваться при высоких скоростях. |
| Принадлежности типа CTHP | ●Клавиша ●Специальный шланг для пневматических трубопроводов с фитингами... R1/8 × R1/8 × 200 (CTHP207, X...350... R1/4 × R1/4 × 200) (CTHP2... M5 × R1/8 × 200) |
| Принадлежности типа CSPP | ●Клавиша ●Специальный шланг для пневматических трубопроводов с фитингами... R1/8 × R1/8 × 200 (CSPP207, 350... — R1/4 × R1/4 × 200) |
Формула расчета предельной относительной скорости вращения при соединении:
N = K / √(P - 0,152) · J
N: предельная относительная скорость вращения, об/мин
K: постоянная (см. таблицу ниже)
P: Давление в МПа
J: Момент инерции на стороне выхода, кг·м²
2. Таблица констант K
| Модель | CTHP2 | CTHP16 / CSP16 | CTHP25 / CSP25 | CTHP38 / CSP38 | CTHP55 / CSP55 | CTHP75 / CSP75 | CTHP130 / CSP130 | CTHP207,X / CSP207 | CTHP350 / CSP350 |
| Константа K | 34 | 29 | 25 | 22 | 20 | 18 | 15 | 13 | 11 |
3. Максимальное количество оборотов после соединения (0,3 МПа, срок службы 8–10 тыс. часов)
| Модель | CTHP2 | CTHP16 / CSP16 | CTHP25 / CSP25 | CTHP38 / CSP38 | CTHP55 / CSP55 | CTHP75 / CSP75 | CTHP130 / CSP130 | CTHP207,X / CSP207 | CTHP350 / CSP350 |
| Предельное число оборотов после соединения (об/мин) | 1800 | 1500 | 1500 | 1000 | 1000 | 800 | 700 | 700 | 700 |
Взаимосвязь между сроком службы подшипника и расчётным предельным числом оборотов:
Предельное количество оборотов после соединения = 100 × (срок службы подшипника Lh (при 100 об/мин) / требуемый срок службы подшипника)
4. Основные размеры CTHP-типа (Часть 1: AN)
| модель | Крутящий момент (Н·м) при 0,56 МПа | А(H7) | Б | С | Д | E(H7) | Ф | Г | ЧАС | Дж. | К | Л | М | Н |
| CTHP 2 | 26 | 10 | 64 | 56 | 64 | 45 | 17 | 13.5 | 6 | 10 | 3 | 11.5 | 10 | 1.5 |
| CTHP 16 | 205 | 20 | 116 | 98 | 98,5 | 73 | 35 | 23 | 8 | 17.5 | 3.5 | 21.1 | 18.9 | 1.5 |
| CTHP 25 | 274 | 25 | 128.5 | 105 | 114.5 | 89 | 45 | 27 | 8 | 20 | 3.5 | 21.2 | 19.2 | 1.8 |
| CTHP 38 | 402 | 30 | 135 | 106 | 124 | 89 | 45 | 24 | 12 | 17.5 | 3.5 | 19.5 | 17.5 | 1 |
| CTHP 55 | 550 | 35 | 154 | 117 | 136.5 | 105 | 60 | 28 | 11 | 21.5 | 3.5 | 21.8 | 19.8 | 3.4 |
| CTHP 75 | 804 | 40 | 166.5 | 120 | 152.5 | 114 | 65 | 29 | 13 | 20 | 4 | 22.7 | 20.6 | 3.5 |
| CTHP130 | 1411 | 50 | 192 | 136 | 178 | 133 | 75 | 30 | 14 | 22 | 4 | 26.7 | 24.6 | 5.7 |
| CTHP207,X | 1960 | 60 | 211 | 154 | 209 | 145 | 85 | 42 | 14 | 32 | 5 | 28.5 | 26.4 | 5.3 |
| CTHP350 | 3610 | 75 | 235 | 220 | 242 | 190 | 95 | 76 | 20 | 48 | 16 | 59.1 | 57 | 7.6 |
5. Таблица основных размеров типов CTHP (Часть 2: P - Масса)
| модель | П | Р | С | SS | В | X | Я | З | ББ | CC | Т | У | ключ | Масса (кг) |
| CTHP 2 | 6 | 30 | 2 | М3 | 55 | 3 | М5 | М5 | 13.5 | 30 | 3 | 11.4 | 3х3х30 | 0,6 |
| CTHP 16 | 12.5 | 45.5 | 2 | М5 | 87 | 4 | М6 | Rc 1/8 | — | — | 6 | 22.8 | 6х6х95 | 3.2 |
| CTHP 25 | 14.7 | 45.6 | 2 | М5 | 103 | 4 | М6 | Rc 1/8 | — | — | 8 | 28.3 | 8x7x95 | 4.5 |
| CTHP 38 | 17 | 47.5 | 2 | М5 | 108 | 4 | М6 | Rc 1/8 | — | — | 8 | 33.3 | 8x7x95 | 5.4 |
| CTHP 55 | 18.7 | 49.6 | 2 | М5 | 120 | 4 | М6 | Rc 1/8 | — | — | 10 | 38.3 | 10x8x95 | 7.2 |
| CTHP 75 | 21.2 | 49.6 | 2 | М6 | 133 | 4 | М8 | Rc 1/8 | — | — | 12 | 43.3 | 12х8х95 | 8.6 |
| CTHP130 | 25.2 | 56 | 2 | М6 | 156 | 4 | М8 | Rc 1/8 | — | — | 16 | 54.3 | 16x10x130 | 13.5 |
| CTHP207,X | 24.2 | 64 | 2 | М6 | 180 | 6 | М10 | Rc 1/4 | — | — | 18 | 64.4 | 18x11x140 | 20.3 |
| CTHP350 | 30 | 85.6 | 3 | М16 | 216 | 6 | М12 | Rc 1/4 | — | — | 18 | 79.4 | 18х11х200 | 31.8 |
6. Размеры отверстия для штифта поворотного упора.
| модель | X | Я | З |
| CTHP 207, X | 10 | 27 | 12 |
| CTHP 350 | 10 | 30 | 12 |
Примечание: Указанный ниже номер модели относится к отверстию, которое необходимо просверлить под углом 180° для прокладки трубопровода.
7. Другие инструкции и специальные заказы
| проект | содержание |
| Особые примечания к CTHP350 | Форма части поршня/цилиндра показана на рисунке ниже (в тексте нет конкретного изображения, оно лишь упомянуто). |
| Товары, изготавливаемые на заказ. | CTHP700: Наша компания может производить пневматические зубчатые муфты большего размера. Запросы приветствуются. Технические характеристики: 6760 Н·м при 0,56 МПа (внутренний диаметр Φ100, внешний диаметр Φ310, ширина 266). |
связаться с нами
