Низкоинерционная муфта сцепления
Подробности о продукте Муфты WPT с низким моментом инерции (LI) идеально подходят для применения в условиях высокой частоты циклов, например, в стальных ножницах и штамповочных прессах. Такая конструкция с низким моментом инерции снижает вращающую массу во время запуска и остановки, что позвол...
Описание
маркер
Подробности о продукте
Муфты WPT с низким моментом инерции (LI) идеально подходят для применения в условиях высокой частоты циклов, например, в стальных ножницах и штамповочных прессах. Такая конструкция с низким моментом инерции снижает вращающую массу во время запуска и остановки, что позволяет работать с высокой частотой циклов и сокращает время замедления. Это преимущество также способствует снижению тепловыделения при динамическом торможении. Муфты WPT с низким инерционным моментом имеют конструкцию с 1, 2 или 3 дисками и диаметр от 6 до 60 дюймов.
| Параметры муфты с низкой инерцией | |||||||||||
| Модель | Номинальный крутящий момент при давлении 100 psi (7 бар) | Максимальная частота вращения | Вес и инерция | Площадь трения | Диапазон размеров пор | ||||||
| Статический крутящий момент | Комплект сцепления в сборе | Зубчатая втулка и сердечник сцепления | Скорость скольжения | Общий вес | Общая инерция | Масса звездочки и сердечника сцепления | Масса маховика и маховичного диска сцепления | Наименьшее | Максимальный | ||
| lbf· in (N·m) | r/ m1n | Ib(kg) | Ib·ft2(kg·m2) | Ib(kg) | lb·ft2(kg·m2) | in2(cm2) | in(mm) | in (mm) | |||
| 106 | 4520 (510) | 3930 | 5290 | 3530 | 23 (10) | 1.6 (0.066) | 6.6 (3.0) | 0.17 (0.0072) | 39 (250) | 0.88 (22.4) | 1.90 (48.3) |
| 206 | 9030 (1020) | 3930 | 5290 | 3530 | 36 (16) | 1.2 (0.052) | 12 (5.6) | 0.35 (0.015) | 78 (500) | 0.88 (22.4) | 1.90 (48.3) |
| 108 | 7480 (845) | 2840 | 4300 | 2870 | 56 (25) | 7.2 ((0.30) | 9.3 (4.2) | 0.46 (0.019) | 55 (360) | 0.94 (23.8) | 2.50 (63.5) |
| 208 | 15000 (1690) | 2840 | 4300 | 2870 | 64 (29) | 8.1 ((0.34) | 21 (10) | 0.90 (0.038) | 110 (710) | 1.13 (28.7) | 2.50 (63.5) |
| 111 | 16800 (1900) | 2150 | 3130 | 2090 | 130 (60) | 26 ((1.1) | 27 (12) | 2.3 (0.10) | 110 (730) | 1.25 (31.8) | 2.80 (71.1) |
| 211 | 33600 (3790) | 2150 | 3130 | 2090 | 170 (77) | 31 ((1.3) | 51 (23) | 4.6 (0.19) | 230 (1500) | 1.25 (31.8) | 2.80 (71.1) |
| 311 | 50300 (5690) | 2150 | 3130 | 2090 | 210 (96) | 32 ((1.3) | 75 (34) | 6.3 (0.27) | 340 (2200) | 1.25 (31.8) | 2.80 (71.1) |
| 114 | 28300 (3190) | 1840 | 2460 | 1640 | 190 (88) | 52((2.2) | 48 (22) | 5.8 (0.24) | 170 (1100) | 1.50 (38.1) | 3.30 (83.8) |
| 214 | 56500 (6390) | 1840 | 2460 | 1640 | 240 (110) | 72 (3.0) | 74 (34) | 12 (0.47) | 330 (2100) | 1.88 (47.8) | 3.90 (99.1) |
| 314 | 84800 (9580) | 1840 | 2460 | 1640 | 290 (130) | 76 (3.2) | 120 (56) | 17 (0.72) | 500 (3200) | 1.88 (47.8) | 3.90 (99.1) |
| 116 | 38900 (4390) | 1620 | 2150 | 1440 | 290 (130) | 110 (4.6) | 67 (31) | 11(0.45) | 230 (1500) | 2.13 (54.1) | 4.20 (106.7) |
| 216 | 77700 (8780) | 1620 | 2150 | 1440 | 340 (160) | 94 (4.0) | 110 (49) | 19 (0.81) | 460 (2900) | 2.13 (54.1) | 4.20 (106.7) |
| 316 | 117000 (13200) | 1620 | 2150 | 1440 | 460 (210) | 170 (7.0) | 160 (71) | 29 (1.2) | 680 (4400) | 2.13 (54.1) | 4.20 (106.7) |
| 118 | 64900 (7330) | 1480 | 1950 | 1300 | 350 (160) | 150 (6.2) | 76 (34) | 13 (0.56) | 240 (1600) | 2.25 (57.2) | 4.90 (124.5) |
| 218 | 130000 (14700) | 1480 | 1910 | 1280 | 410 (190) | 180 (7.5) | 150 (70) | 38 (1.6) | 520 (3300) | 2.25 (57.2) | 4.90 (124.5) |
| 318 | 195000 (22000) | 1480 | 1950 | 1300 | 530 (240) | 210 (8.9) | 220 (100) | 52 (2.2) | 720 (4600) | 2.75 (69.9) | 4.90 (124.5) |
| 121 | 93300 (10500) | 1280 | 1640 | 1100 | 470 (210) | 300 (13) | 190 (88) | 34 (1.4) | 360 (2300) | 2.75 (69.9) | 6.30 (160.0) |
| 221 | 187000 (21100) | 1280 | 1640 | 1100 | 680 (310) | 340 (14) | 270 (120) | 39 (1.6) | 720 (4600) | 2.75 (69.9) | 6.30 (160.0) |
| 321 | 280000 (31600) | 1280 | 1680 | 1120 | 760 (340) | 420 (18) | 270 (120) | 71 (3.0) | 980 (6300) | 2.75 (69.9) | 6.30 (160.0) |
| 124H | 165000 (18600) | 1150 | 1430 | 955 | 640 (290) | 470 (20) | 200 (89) | 57 (2.4) | 580 (3700) | 2.75 (69.9) | 6.30 (160.0) |
| 224H | 330000 (37300) | 1150 | 1430 | 955 | 820 (370) | 520 (22) | 270 (120) | 118 (5.0) | 1200 (7400) | 2.75 (69.9) | 6.30 (160.0) |
| 324H | 495000 (55900) | 1150 | 1430 | 955 | 1100 (480) | 790 (33) | 390 (180) | 150 (6.4) | 1700 (11000) | 2.75 (69.9) | 6.30 (160.0) |
| 227 | 371000 (41900) | 1050 | 1270 | 850 | 1100 (480) | 910(38) | 390 (180) | 206 (8.7) | 1500 (9400) | 3.25 (82.6) | 6.30 (160.0) |
| 327 | 556000 (62800) | 1050 | 1270 | 850 | 1200 (530) | 1100 (44) | 430 (190) | 298 (13) | 2200 (14000) | 3.25 (82.6) | 6.30 (160.0) |
| 230H | 692000 (78200) | 930 | 1150 | 770 | 1400 (620) | 1500 (61) | 520 (230) | 350 (15) | 1700 (11000) | 3.50 (88.9) | 7.00 (177.8) |
| 330H | 1040000 (117000) | 930 | 1150 | 770 | 1800 (810) | 1900 (78) | 750 (340) | 400 (17) | 2500 (16000) | 3.50 (88.9) | 7.00 (177.8) |
| 236 | 1060000 (119000) | 790 | 960 | 640 | 2000 (900) | 3200 (140) | 780 (360) | 470 (20) | 2200 (15000) | 5.50 (139.7) | 8.40 (213.4) |
| 336 | 1590000 (179000) | 790 | 960 | 640 | 2800 (1300) | 4900 (210) | 870 (400) | 600 (25) | 3400 (22000) | 5.50 (139.7) | 8.40 (213.4) |
| 242 | 1500000 (170000) | 660 | 830 | 555 | 2800 (1200) | 5400(230) | 950 (430) | 1200 (50) | 2700 (18000) | 7.50 (190.5) | 11.20 (284.5) |
| 342 | 2250000 (254000) | 660 | 830 | 555 | 3700 (1700) | 9200 (390) | 1000 (470) | 2700 (110) | 4100 (26000) | 7.50 (190.5) | 11.20 (284.5) |
| 248 | 2810000 (317000) | 605 | 720 | 480 | 4700 (2100) | 14000 (580) | 3000 (1300) | 3300 (140) | 4000 (26000) | 10.00 (254.0) | 14.50 (368.3) |
| 348 | 4210000 (475000) | 605 | 720 | 480 | 6200 (2800) | 19000 (810) | 3000 (1300) | 5200 (220) | 6000 (39000) | 10.00 (254.0) | 14.50 (368.3) |
| 260 | 5950000 (672000) | 490 | 570 | 480 | 9500 (4300) | 49000 (2100) | 3300 (1500) | 8500 (360) | 7200 (47000) | 10.00 (254.0) | 18.90 (480.1) |
| 360 | 8930000 (1010000) | 490 | 570 | 480 | 12000 (5300) | 57000 (2400) | 5000 (2300) | 13000 (540) | 11000 (70000) | 10.00 (254.0) | 18.90 (480.1) |
| 460 | 11900000 (1340000) | 490 | 570 | 480 | 15000 (6600) | 69000 (2900) | 7600 (3500) | 19000 (800) | 15000 (94000) | 10.00 (254.0) | 18.90 (480.1) |

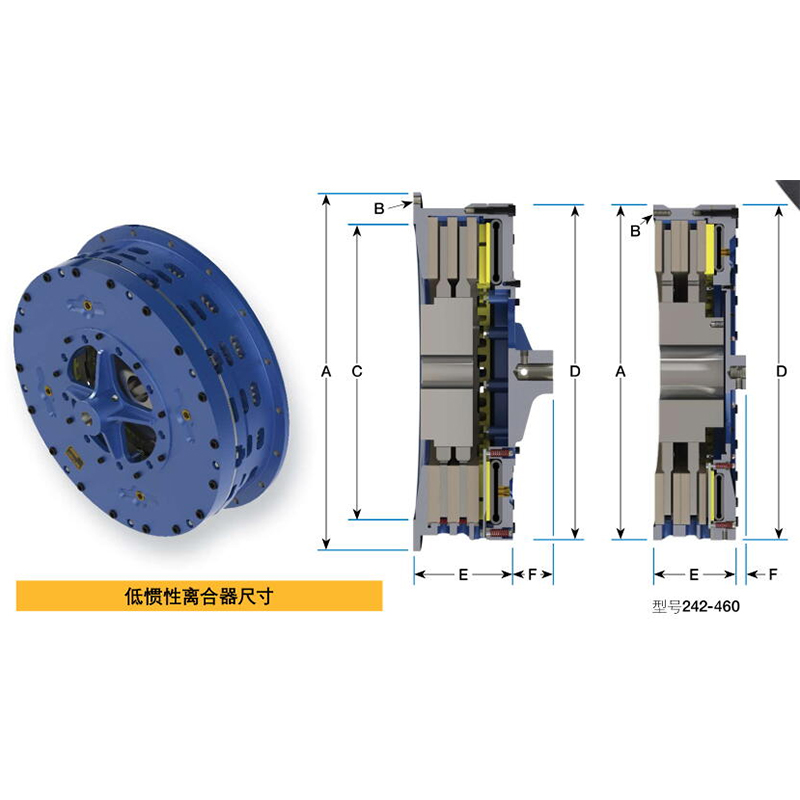

| Модель | Метрическиемонтажныеразмеры | Метрическиемонтажныеразмеры | D | E
(Вентилируемаяпромежуточнаязъебчатка) |
E
(Легко растягиваемый промежуточный зубчатый диск с пазами) |
F | ||||||||
| A | B | C | A | B | C | |||||||||
| +0.000/-0.003
(+0.00/-0.08) |
Диаметрцентральногокруга | Размерпор. | Qty | +0.003/-0.000
(+0.08/-0.00) |
(+0.00/-0.08) | HoleCircle | Dia. | Qty | H7 | |||||
| in | in((mm) | in | in | mm) | (m111 | mm) | (mm) | in(mm) | in(mm) | in(mm) | in(mm) | |||
| 106 | 8.753 (222.33) | 8.00 (203.2) | 11/32 | 4 | 7.377 (187.38) | (220.04) | (203.0) | (9.0) | 4 | (190.00) | 8 13/16 (223.8) | 3 3/4 (95) | - - | 1 7/16 (36.5) |
| 206 | 8.753 (222.33) | 8.00 (203.2) | 11/32 | 4 | 7.377 (187.38) | (220.04) | (203.0) | (9.0) | 4 | (190.00) | 8 13/16 (223.8) | 4 15/16 (125) | - | 1 7/16 (36.5) |
| 108 | 12.125 (307.98) | 11.13 (282.7) | 17/32 | 6 | 8.375 (212.73) | (310.00) | (280.0) | (14.0) | 6 | (220.00) | 11 1/8 (282.6) | 4 9/16 (116) | 5 7/8 (149) | 1 3/4 (44.5) |
| 208 | 12,125 (307.98) | 11.13 (282.7) | 17/32 | 6 | 8.375 (212.73) | (310.00) | (280.0) | (14.0) | 6 | (220.00) | 11 1/8 (282.6) | 5 15/16 (151) | 7 1/4 (184) | 1 3/4 (44.5) |
| 111 | 16.000 (406.40) | 14.75 (374.7) | 21/32 | 6 | 11.375 (288.93) | (400.00) | (375.0) | (18.0) | 6 | (295.00) | 14 3/4 (374.7) | 5 7/16 (138) | - | 1 3/4 (44.5) |
| 211 | 16.000 (406.40) | 14.75 (374.7) | 21/32 | 6 | 11.375 (288.93) | (400.00) | (375.0) | (18.0) | 6 | (295.00) | 14 3/4 (374.7) | 7 1/4 (184) | 8 1/4 (209) | 13/4 (44.5) |
| 311 | 16.000 (406.40) | 14.75 (374.7) | 21/32 | 6 | 11.375 (288.93) | (400.00) | (375.0) | (18.0) | 6 | (295.00) | 14 3/4 (374.7) | 9 (229) | = = | 1 3/4 (44.5) |
| 114 | 18.750 (476.25) | 17.50 (444.5) | 21/32 | 8 | 14.375 (365.13) | (470.00) | (445.0) | (18.0) | 8 | (370.00) | 17 1/2 (444.5) | 6 (152) | - - | 13/4 (44.5) |
| 214 | 18.750 (476.25) | 17.50 (444.5) | 21/32 | 8 | 14.375 (365.13) | (470.00) | (445.0) | (18.0) | 8 | (370.00) | 17 1/2 (444.5) | 8 (203) | 9 1/2 (241) | 13/4 (44.5) |
| 314 | 18.750 (476.25) | 17.50 (444.5) | 21/32 | 8 | 14.375 (365.13) | (470.00) | (445.0) | (18.0) | 8 | (370.00) | 17 1/2 (444.5) | 9 13/16 (249) | - | 13/4 (44.5) |
| 116 | 21.248 (539.70) | 20.00 (508.0) | 21/32 | 12 | 16.250 (412.75) | (540.00) | (510.0) | (18.0) | 12 | (410.00) | 20 (508.0) | 6 5/16 (160) | - - | 1 3/4 (44.5) |
| 216 | 21.248 (539.70) | 20.00 (508.0) | 21/32 | 12 | 16.250 (412.75) | (540.00) | (510.0) | (18.0) | 12 | (410.00) | 20 (508.0) | 8 1/4 (210) | - - | 13/4 (44.5) |
| 316 | 21.248 (539.70) | 20.00 (508.0) | 21/32 | 12 | 16.250 (412.75) | (540.00) | (510.0) | (18.0) | 12 | (410.00) | 20 (508.0) | 10 1/8 (257) | 11 7/8 (302) | 1 3/4 (44.5) |
| 118 | 23.250 (590.55) | 22.00 (558.8) | 21/32 | 12 | 18.250 (463.55) | (590.00) | (560.0) | (18.0) | 12 | (470.00) | 22 (558.8) | 6 3/4 (171) | 10 11/16 (271) | 1 5/8 (41.3) |
| 218 | 23.250 (590.55) | 22.00 (558.8) | 21/32 | 12 | 18.250 (463.55) | (590.00) | (560.0) | (18.0) | 12 | (470.00) | 22 (558.8) | 8 5/8 (219) | 10 1/2 (267) | 1 5/8 (41.3) |
| 318 | 23.250 (590.55) | 22.00 (558.8) | 21/32 | 12 | 18.250 (463.55) | (590.00) | (560.0) | (18.0) | 12 | (470.00) | 22 (558.8) | 10 1/2 (267) | 12 3/16 (310) | 1 5/8 (41.3) |
| 121 | 27.000 (685.80) | 25.50 (647.7) | 21/32 | 12 | 21.375 (542.93) | (685.00) | (648.0) | (18.0) | 12 | (540.00) | 247/8 (631.8) | 7 3/8 (187) | - - | 2 (50.8) |
| 221 | 27,000 (685.80) | 25.50 (647.7) | 21/32 | 12 | 21.375 (542.93) | (685.00) | (648.0) | (18.0) | 12 | (540.00) | 24 7/8 (631.8) | 9 1/2 (241) | - - | 2 (50.8) |
| 321 | 27.000 (685.80) | 25.50 (647.7) | 21/32 | 12 | 21.375 (542.93) | (685.00) | (648.0) | (18.0) | 12 | (540.00) | 24 7/8 (631.8) | 11 5/8 (295) | - - | 2 (50.8) |
| 124H | 30.000 (762.00) | 28.75 (730.3) | 21/32 | 12 | 24.375 (619.13) | (760.00) | (730.0) | (18.0) | 12 | (620.00) | 29 (736.6) | 7 5/8 (194) | - | 21/4 (57.2) |
| 224H | 30.000 (762.00) | 28.75 (730.3) | 21/32 | 12 | 24.375 (619.13) | (760.00) | (730.0) | (18.0) | 12 | (620.00) | 29 (736.6) | 9 15/16 (252) | 12 1/16 (306) | 2 1/4 (57.2) |
| 324H | 30.000 (762.00) | 28.75 (730.3) | 21/32 | 12 | 24.375 (619.13) | (760.00) | (730.0) | (18.0) | 12 | (620.00) | 29 (736.6) | 12 3/16 (310) | 14 (356) | 2 1/4 (57.2) |
| 227 | 32.750 (831.85) | 31.50 (800.1) | 21/32 | 16 | 27.375 (695.33) | (830.00) | (800.0) | (18.0) | 16 | (700.00) | 31 (787.4) | 10 3/8 (264) | 12 1/8 (308) | 1 3/4 (44.5) |
| 327 | 32.750 (831.85) | 31.50 (800.1) | 21/32 | 16 | 27.375 (695.33) | (830.00) | (800.0) | (18.0) | 16 | (700.00) | 31 (787.4) | 12 3/4 (324) | 12 5/16 (313) | 13/4 (44.5) |
| 230H | 37.000 (939.80) | 35.50 (901.7) | 25/32 | 18 | 30.375 (771.53) | (940.00) | (900.0) | (22.0) | 18 | (775.00) | 34 3/4 (882.7) | 11 11/16 (297) | 15 5/8 (397) | 43/8 (111.1) |
| 330H | 37.000 (939.80) | 35.50 (901.7) | 25/32 | 18 | 30.375 (771.53) | (940.00) | (900.0) | (22.0) | 18 | (775.00) | 34 3/4 (882.7) | 12 7/16 (316) | 16 9/16 (420) | 43/8 (111.1) |
| 236 | 43.500 (1104.90) | 42.00 (1066.8) | 25/32 | 18 | 36.375 (923.93) | (1105.00) | (1065.0) | (22.0) | 18 | (925.00) | 41 (1041.4) | 12 7/16 (316) | 15 1/4 (383) | 1 7/16 (36.5) |
| 336 | 43.500 (1104.90) | 42.00 (1066.8) | 25/32 | 18 | 36.375 (923.93) | (1105.00) | (1065.0) | (22.0) | 18 | (925.00) | 41 (1041.4) | 17 1/16 (433) | 18 9/16 (471) | 13/4 (44.5) |
| 242* | 49.000 (1244.60) | 49.25 (1251.0) | 1"-8NC | 24 | 45.000 (1143.00) | (1320.00) | (1250.0) | (33.0) | 24 | (1134.00) | 49 (1244.6) | 11 7/8 (302) | 13 3/8 (340) | 4 1/2 (114.3) |
| 342* | 49.000 (1244.60) | 49.25 (1251.0) | 1"-8NC | 24 | 45.000 (1143.00) | (1320.00) | (1250.0) | (33.0) | 24 | (1134.00) | 49 (1244.6) | 14 3/4 (375) | = = | 41/2 (114.3) |
| 248° | 56.750 (1441.45) | 54.00 (1371.6)| | 1"-8NC | 24 | 52.000 (1320.80) | (1600.00) | (1540.0) | M24×3 | 24 | (1220.00) | 56 3/4 (1441.5) | 13 3/4 (349) | - - | 4 (101.6) |
| 348* | 56.750 (1441.45) | 54.00 (1371.6)| | 1"-8NC | 24 | 52.000 (1320.80) | (1600.00) | (1540.0) | M24×3 | 24 | (1220.00) | 56 3/4(1441.5) | 16 1/4 (413) | - | 4 (101.6) |
| 260* | 70.500 (1790.70) | 66.50 (1689.1) | 2"-4.5NC | 24 | 62.750 (1593.85) | (1790.00) | (1689.0) | 2"-4.5 NC | 24 | (1590.00) | 70 1/2 (1790.7) | 17 5/8 (448) | - - | 2 3/8 (60.3) |
| 360° | 70.500 (1790.70) | 66.50 (1689.1) | 2"-4.5NC | 24 | 62.750 (1593.85) | (1790.00) | (1689.0) | 2"-4.5 NC | 24 | (1590.00) | 70 1/2 (1790.7) | 22 5/8 (575) | - - | 23/8 (60.3) |
| 460* | 70.500 (1790.70) | 66.50 (1689.1) | 2"-4.5NC | 24 | 62.750 (1593.85) | (1790.00) | (1689.0) | 2"-4.5 NC | 24 | (1590.00) | 70 1/2 (1790.7) | 27 1/8 (689) | - - | 23/8 (60.3) |
