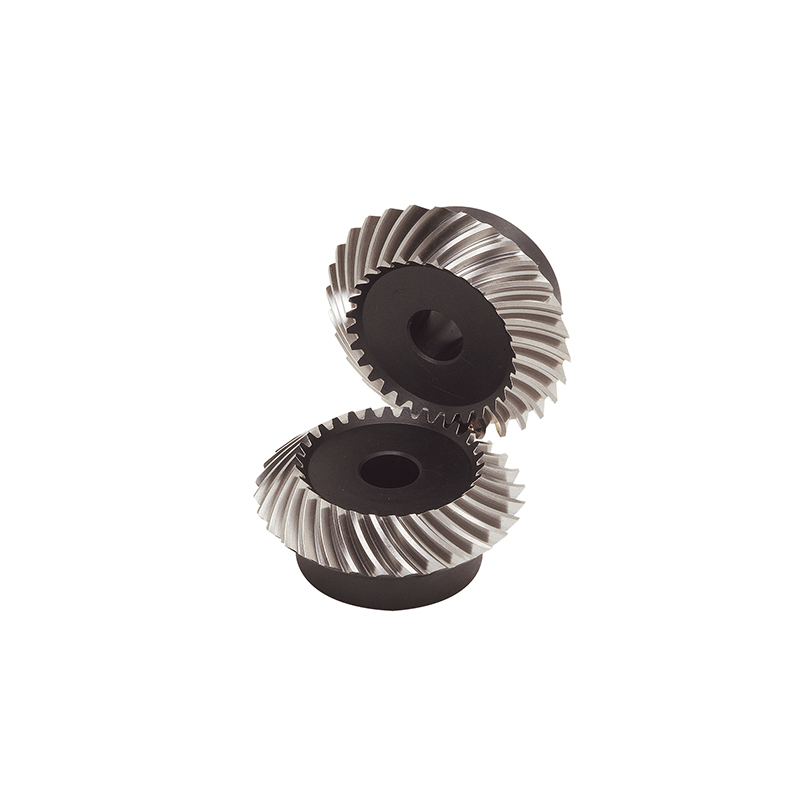

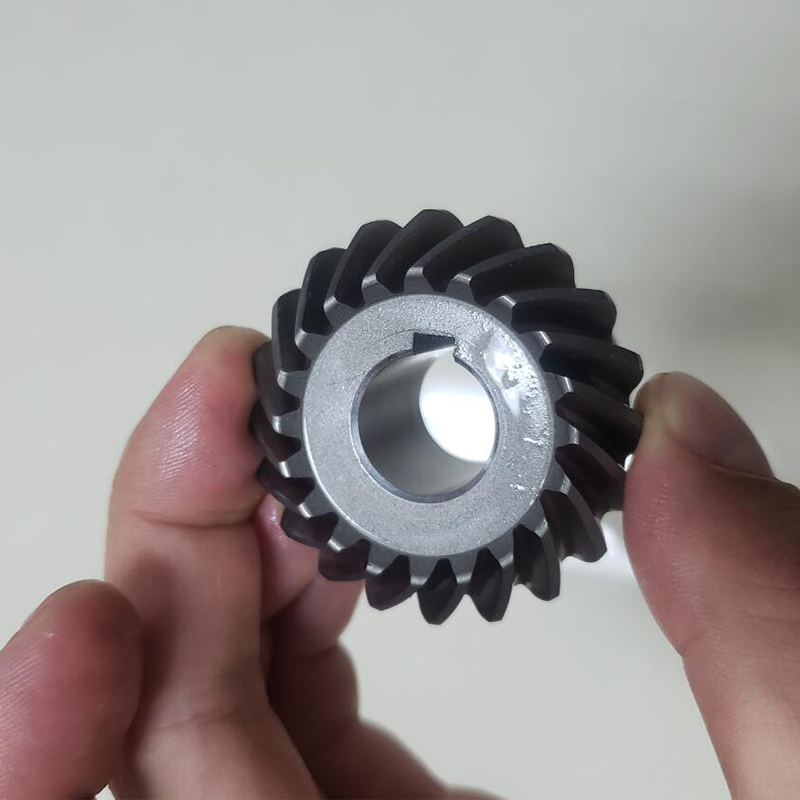

Коническое зубчатое колесо
Подробности о продукте Общие технические характеристики Класс точности JIS B 1704:1978, 4 класс Профиль зуба Глисон Угол зацепления 20° Материал SCM415 Термическая обработка Цементация и закалка Твёрдость поверхности зуба 55-60 HRC Модель изделия Передаточное число Модуль...
Описание
маркер
Подробности о продукте
| Общие технические характеристики | |
| Класс точности | JIS B 1704:1978, 4 класс |
| Профиль зуба | Глисон |
| Угол зацепления | 20° |
| Материал | SCM415 |
| Термическая обработка | Цементация и закалка |
| Твёрдость поверхности зуба | 55–60 HRC |
| Модель изделия | Передаточное число | Модуль | Число зубьев | Форма | Диаметр отверстия | Диаметр ступицы | Диаметр делительной окружности | Диаметр окружности вершин | Межосевое расстояние | Общая длина | Расстояние от вершины зуба | Длина ступицы |
| AH7 | B | C | D | E | F | G | H | |||||
| MM2-20 | m2 | 20 | B3 | 12 | 34 | 40 | 42.83 | 35 | 22.24 | 16.41 | 12 | |
| MM2.5-20 | m2.5 | 20 | B3 | 15 | 42 | 50 | 53.54 | 45 | 28.89 | 21.77 | 16 | |
| MM3-20 | 1 | m3 | 20 | B3 | 16 | 52 | 60 | 64.24 | 50 | 31.19 | 22.12 | 16 |
| MM4-20 | m4 | 20 | B3 | 20 | 65 | 80 | 85.66 | 65 | 39.49 | 27.83 | 17.5 | |
| MM5-20 | m5 | 20 | B3 | 25 | 80 | 100 | 107.07 | 90 | 60.38 | 43.54 | 30 | |
| MM2-25 | m2 | 25 | B3 | 12 | 45 | 50 | 52.83 | 40 | 24.33 | 16.41 | 12.5 | |
| MM2.5-25 | m2.5 | 25 | B3 | 16 | 55 | 62.5 | 66.03 | 50 | 30.41 | 20.52 | 15 | |
| MM3-25 | 1 | m3 | 25 | B3 | 20 | 65 | 75 | 79.24 | 60 | 37.81 | 24.62 | 17.5 |
| MM4-25 | m4 | 25 | B3 | 25 | 85 | 100 | 105.66 | 80 | 49.32 | 32.83 | 22.5 | |
| MM5-25 | m5 | 25 | B3 | 28 | 100 | 125 | 132.07 | 100 | 60.82 | 41.04 | 25 | |
| MM2-30 | m2 | 30 | B3 | 12 | 45 | 60 | 62.83 | 50 | 29.43 | 21.41 | 12.5 | |
| MM2.5-30 | m2.5 | 30 | B3 | 16 | 60 | 75 | 78.54 | 62 | 36.28 | 26.27 | 17 | |
| MM3-30 | 1 | m3 | 30 | B3 | 20 | 70 | 90 | 94.24 | 75 | 45.47 | 32.12 | 20 |
| MM4-30 | m4 | 30 | B3 | 28 | 100 | 120 | 125.66 | 95 | 54.52 | 37.83 | 25 | |
| MM5-30 | m5 | 30 | B3 | 28 | 130 | 150 | 157.07 | 120 | 68.56 | 48.54 | 35 |
Примечания по характеристикам изделия
① Допустимые значения крутящего момента являются справочными, рассчитанными для произвольных условий эксплуатации.
② Указанные в таблице диаметр окружности вершин, общая длина и расстояние от вершины зуба являются теоретическими значениями. Поскольку на вершине зуба выполнена фаска, фактические размеры могут отличаться от указанных.
| Длина отверстия | Ширина зуба | Диаметр опорной поверхности | Допустимый крутящий момент, Н·м | Допустимый крутящий момент, кгс·м | Боковой зазор, мм | Масса, кг | Модель изделия | ||
| I | J | K | Прочность на изгиб | Прочность поверхности зуба | Прочность на изгиб | Прочность поверхности зуба | |||
| 20 | 9 | 24.54 | 15.1 | 9.74 | 1.54 | 0.99 | 0.06~0.16 | 0.13 | MM2-20 |
| 26 | 11 | 30.89 | 29.0 | 19.0 | 2.96 | 1.94 | 0.07~0.17 | 0.27 | MM2.5-20 |
| 27 | 14 | 34.4 | 52.0 | 34.5 | 5.30 | 3.52 | 0.08~0.18 | 0.43 | MM3-20 |
| 35 | 18 | 49.09 | 121 | 81.2 | 12.3 | 8.28 | 0.12~0.27 | 0.93 | MM4-20 |
| 54 | 26 | 54.46 | 256 | 175 | 26.1 | 17.8 | 0.14~0.34 | 2.15 | MM5-20 |
| 21 | 12 | 28.06 | 26.4 | 20.1 | 2.70 | 2.05 | 0.06~0.16 | 0.25 | MM2-25 |
| 27 | 15 | 36.57 | 51.6 | 39.7 | 5.27 | 4.05 | 0.07~0.17 | 0.47 | MM2.5-25 |
| 33 | 20 | 39.43 | 94.7 | 73.5 | 9.66 | 7.49 | 0.08~0.18 | 0.81 | MM3-25 |
| 44 | 25 | 57.29 | 217 | 171 | 22.1 | 17.4 | 0.12~0.27 | 1.89 | MM4-25 |
| 50 | 30 | 65.15 | 413 | 329 | 42.1 | 33.6 | 0.14~0.34 | 3.41 | MM5-25 |
| 25 | 12 | 36.06 | 35.7 | 31.1 | 3.64 | 3.17 | 0.06~0.16 | 0.37 | MM2-30 |
| 32 | 15 | 47.57 | 69.7 | 61.5 | 7.11 | 6.27 | 0.07~0.17 | 0.76 | MM2.5-30 |
| 40 | 20 | 53.43 | 129 | 115 | 13.2 | 11.7 | 0.08~0.18 | 1.32 | MM3-30 |
| 50 | 25 | 79.29 | 293 | 266 | 29.9 | 27.1 | 0.12~0.27 | 3.09 | MM4-30 |
| 62 | 30 | 99.15 | 558 | 513 | 56.9 | 52.3 | 0.14~0.34 | 6.47 | MM5-30 |
Примечания по дополнительной обработке
① Перед выполнением дополнительной обработки изделия соблюдайте меры безопасности. Наша компания принимает заказы на дополнительную обработку в «Зубчатом цехе».
② Участки, обозначенные пунктирной линией на чертеже формы, имеют противокарбюризационную обработку и могут подвергаться дополнительной обработке. Однако твёрдость этих участков достаточно высокая (максимум около 40 HRC), просьба учитывать это.
связаться с нами
