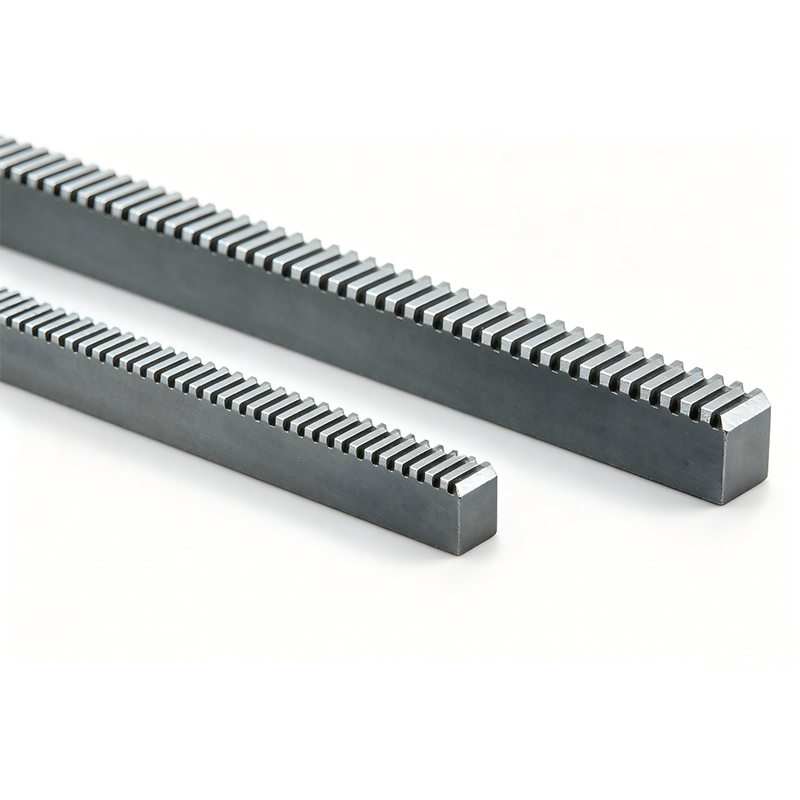

Закалённая и шлифованная зубчатая рейка
Подробности о продукте Общие технические характеристики Класс точности KHK R 001 3 класс* Профиль зуба Полновысотный зуб Угол зацепления 20° Материал S45C Термическая обработка Поверхностная закалка ТВЧ* Твёрдость поверхности зуба 50-60 HRC* *То...
Описание
маркер
Подробности о продукте
| Общие технические характеристики | |
| Класс точности | KHK R 001 3 класс* |
| Профиль зуба | Полновысотный зуб |
| Угол зацепления | 20° |
| Материал | S45C |
| Термическая обработка | Поверхностная закалка ТВЧ* |
| Твёрдость поверхности зуба | 50–60 HRC* |
*Точность изделий серии J соответствует указанной в таблице точности.
*Изделия с модулем 0,8 и менее не подвергаются поверхностной закалке. Твёрдость поверхности зуба изделий после улучшения составляет 200–270 HB.
*Поверхность заготовки имеет обезуглероженный слой толщиной 0,5 мм, поэтому твёрдость ниже (187 HB).

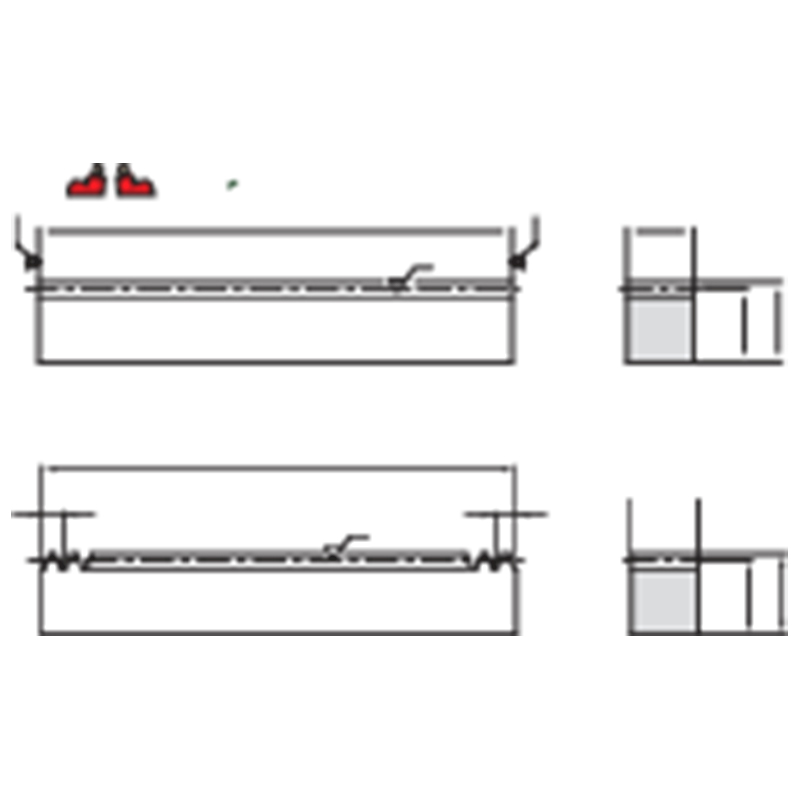

| Модель изделия | Модуль | Эффективное число зубьев | Форма | Общая длина | Ширина зуба | Высота | Рабочая высота зуба | Допустимая передаваемая сила, Н | Допустимая передаваемая сила, кгс | Масса, кг | ||
| A | B | C | D | Прочность на изгиб | Прочность поверхности зуба | Прочность на изгиб | Прочность поверхности зуба | |||||
| SRG0.5-100 | m0.5 | 61 | R1 | 101 | 5 | 12 | 11.5 | 293 | 80.5 | 29.9 | 8.21 | 0.046 |
| SRG0.8-100 | m0.8 | 38 | R1 | 101 | 8 | 12.3 | 11.5 | 751 | 206 | 76.6 | 21.0 | 0.073 |
| SRG1-100 | m1 | 29 | R1 | 98 | 10 | 12 | 11 | 862 | 514 | 87.9 | 52.4 | 0.085 |
| SRG1.5-100 | m1.5 | 20 | R1 | 101 | 15 | 20 | 18.5 | 2160 | 1360 | 220 | 138 | 0.22 |
| SRG2-100 | m2 | 14 | R1 | 98 | 20 | 25 | 23 | 3830 | 2410 | 391 | 246 | 0.35 |
| SRG2.5-100 | m2.5 | 11 | R1 | 100 | 25 | 30 | 27.5 | 5990 | 3770 | 611 | 384 | 0.54 |
| SRG3-100 | m3 | 9 | R1 | 101 | 30 | 35 | 32 | 8620 | 5420 | 879 | 553 | 0.76 |
| SRG4-100 | m4 | 6 | R1 | 98 | 40 | 45 | 41 | 15300 | 9640 | 1560 | 983 | 1.26 |
| SRG5-110 | m5 | 5 | R1 | 108 | 50 | 50 | 45 | 24000 | 15100 | 2440 | 1540 | 1.91 |
| SRG6-110 | m6 | 4 | R1 | 111 | 60 | 60 | 54 | 34500 | 21700 | 3520 | 2210 | 2.82 |
| Модель изделия | Модуль | Эффективное число зубьев | Форма | Общая длина | Ширина зуба | Высота | Рабочая высота зуба | Допустимая передаваемая сила, Н | Допустимая передаваемая сила, кгс | Масса, кг | ||||
| A | B | C | D | Прочность на изгиб | Прочность поверхности зуба | Прочность на изгиб | Прочность поверхности зуба | |||||||
| SRGF0.5-300 | m0.5 | 191 | RF | 300.02 | 5 | 12 | 11.5 | 293 | 80.5 | 29.9 | 8.21 | 0.14 | ||
| SRGF0.8-300 | m0.8 | 119 | RF | 299.08 | 8 | 12.3 | 11.5 | 751 | 206 | 76.6 | 21.0 | 0.22 | ||
| SRGF1-300
SRGF1-500 |
m1 | 96
159 |
RF | 301.59
499.51 |
10 | 12 | 11 | 862 | 514 | 87.9 | 52.4 | 0.26
0.43 |
||
| SRGF1.5-500
SRGF1.5-1000 |
m1.5 | 106
212 |
RF | 499.51
999.03 |
15 | 20 | 18.5 | 2160 | 1360 | 220 | 138 | 1.09
2.18 |
||
| SRGF2-500
SRGF2-1000 |
m2 | 80
160 |
RF | 502.65
1005.31 |
20 | 25 | 23 | 3830 | 2410 | 391 | 246 | 1.82
3.63 |
||
| SRGF2.5-500
SRGF2.5-1000 |
m2.5 | 64
128 |
RF | 502.65
1005.31 |
25 | 30 | 27.5 | 5990 | 3770 | 611 | 384 | 2.71
5.43 |
||
| SRGF3-500
SRGF3-1000 |
m3 | 53
106 |
RF | 499.51
999.03 |
30 | 35 | 32 | 8620 | 5420 | 879 | 553 | 3.76
7.53 |
||
| SRGF4-500
SRGF4-1000 |
m4 | 40
80 |
RF | 502.65
1005.31 |
40 | 45 | 41 | 15300 | 9640 | 1560 | 983 | 6.47
12.9 |
||
| SRGF5-500
SRGF5-1000 |
m5 | 32
64 |
RF | 502.65
1005.31 |
50 | 50 | 45 | 24000 | 15100 | 2440 | 1540 | 8.88
17.8 |
||
| SRGF6-500
SRGF6-1000 |
m6 | 26
53 |
RF | 490.09
999.03 |
60 | 60 | 54 | 34500 | 21700 | 3520 | 2210 | 12.5
25.4 |
||
| Модель изделия • обозначение серии J (изделия изготовляются под заказ) | Модуль | Число зубьев | Форма | Общая длина | Ширина зуба | Высота | Рабочая высота зуба | Размеры расположения монтажных отверстий | ||||
| A | B | C | D | E | F | G | Количество отверстий | Размер винта | ||||
| •SRGFK0.5-300J | m0.5 | 191 | RA | 300.02 | 5 | 12 | 11.5 | 5.5 | 15.01 | 90 | 4 | M3 |
| •SRGFK0.8-300J | m0.8 | 119 | RA | 299.08 | 8 | 12.3 | 11.5 | 5.5 | 14.54 | 90 | 4 | M4 |
| •SRGFK1-300J
•SRGFK1-500J |
m1 | 96
159 |
RA | 301.59
499.51 |
10 | 12 | 11 | 5 | 20.80
24.76 |
130
150 |
3
4 |
M4 |
| •SRGFD1.5-500J
•SRGFD1.5-1000J |
m1.5 | 106
212 |
RD | 499.51
999.03 |
15 | 20 | 18.5 | 8 | 24.76
49.51 |
150
180 |
4
6 |
M5 |
| •SRGFD2-500J
•SRGFD2-1000J |
m2 | 80
160 |
RD | 502.65
1005.31 |
20 | 25 | 23 | 10 | 26.33
52.65 |
150
180 |
4
6 |
M6 |
| •SRGFD2.5-500J
•SRGFD2.5-1000J |
m2.5 | 64
128 |
RD | 502.65
1005.31 |
25 | 30 | 27.5 | 12 | 26.33
52.65 |
150
180 |
4
6 |
M8 |
| •SRGFD3-500J
•SRGFD3-1000J |
m3 | 53
106 |
RD | 499.51
999.03 |
30 | 35 | 32 | 14 | 24.76
49.51 |
150
180 |
4
6 |
M10 |
| •SRGFD4-500J
•SRGFD4-1000J |
m4 | 40
80 |
RD | 502.65
1005.31 |
40 | 45 | 41 | 18 | 26.33
52.65 |
150
180 |
4
6 |
M12 |
| •SRGFD5-500J
•SRGFD5-1000J |
m5 | 32
64 |
RD | 502.65
1005.31 |
50 | 50 | 45 | 20 | 31.33
62.65 |
220
220 |
3
5 |
M14 |
| •SRGFD6-500J
•SRGFD6-1000J |
m6 | 26
53 |
RD | 490.09
999.03 |
60 | 60 | 54 | 23 | 25.04
59.51 |
220
220 |
3
5 |
M16 |
* В качестве изделия по индивидуальному заказу возможно изготовление шлифованных зубчатых реек с модулем не более 10, общей длиной A не более 1500 мм и высотой C не более 120 мм.
Примечания по характеристикам изделия
① Допустимые значения передаваемой силы являются справочными, рассчитанными для произвольных условий эксплуатации.
② Боковой зазор рейки изменяется в зависимости от сопрягаемой шестерни.
Примечания по дополнительной обработке
① Перед выполнением дополнительной обработки изделия соблюдайте меры безопасности. Наша компания принимает заказы на дополнительную обработку в «Зубчатом цехе».
② В связи с закалкой ТВЧ зона поверхности зуба и окрестности ножки зуба (около 2–3 мм) не подлежат дополнительной обработке. При необходимости выполнения резки по всей длине и других подобных операций используйте проволочную электроэрозионную резку или инструмент из твёрдых сплавов.
Примечания по серии J
① Поскольку изделия изготавливаются под заказ, срок поставки составляет не более 2 рабочих дней с момента получения заказа (не считая дня заказа).
② Количество принимаемых к заказу изделий — от 1 до 20 штук. При количестве более 20 штук изделия принимаются как продукция по индивидуальному заказу.
③ После обработки монтажных отверстий воронение не производится.
| Размеры и форма монтажных отверстий | Допустимая передаваемая сила, Н | Допустимая передаваемая сила, кгс | Масса, кг | Модель изделия • обозначение серии J (изделия изготовляются под заказ) | ||||
| H | I | J | Прочность на изгиб | Прочность поверхности зуба | Прочность на изгиб | Прочность поверхности зуба | ||
| __ | __ | 3.4 | 293 | 80.5 | 29.9 | 8.21 | 0.13 | •SRGFK0.5-300J |
| __ | __ | 4.5 | 751 | 206 | 76.6 | 21.0 | 0.21 | •SRGFK0.8-300J |
| __
__ |
__
__ |
4.5 | 862 | 514 | 87.9 | 52.4 | 0.26
0.43 |
•SRGFK1-300J
•SRGFK1-500J |
| 6 | 10 | 6 | 2160 | 1360 | 220 | 138 | 1.07
2.14 |
•SRGFD1.5-500J
•SRGFD1.5-1000J |
| 7 | 11 | 7 | 3830 | 2410 | 391 | 246 | 1.78
3.58 |
•SRGFD2-500J
•SRGFD2-1000J |
| 8.6 | 14 | 9 | 5990 | 3770 | 611 | 384 | 2.64
5.31 |
•SRGFD2.5-500J
•SRGFD2.5-1000J |
| 10.8 | 17.5 | 11 | 8620 | 5420 | 879 | 553 | 3.63
7.32 |
•SRGFD3-500J
•SRGFD3-1000J |
| 13 | 20 | 14 | 15300 | 9640 | 1560 | 983 | 6.21
12.6 |
•SRGFD4-500J
•SRGFD4-1000J |
| 15.2 | 23 | 16 | 24000 | 15100 | 2440 | 1540 | 8.56
17.2 |
•SRGFD5-500J
•SRGFD5-1000J |
| 17.5 | 26 | 18 | 34500 | 21700 | 3520 | 2210 | 12.0
24.6 |
•SRGFD6-500J
•SRGFD6-1000J |
